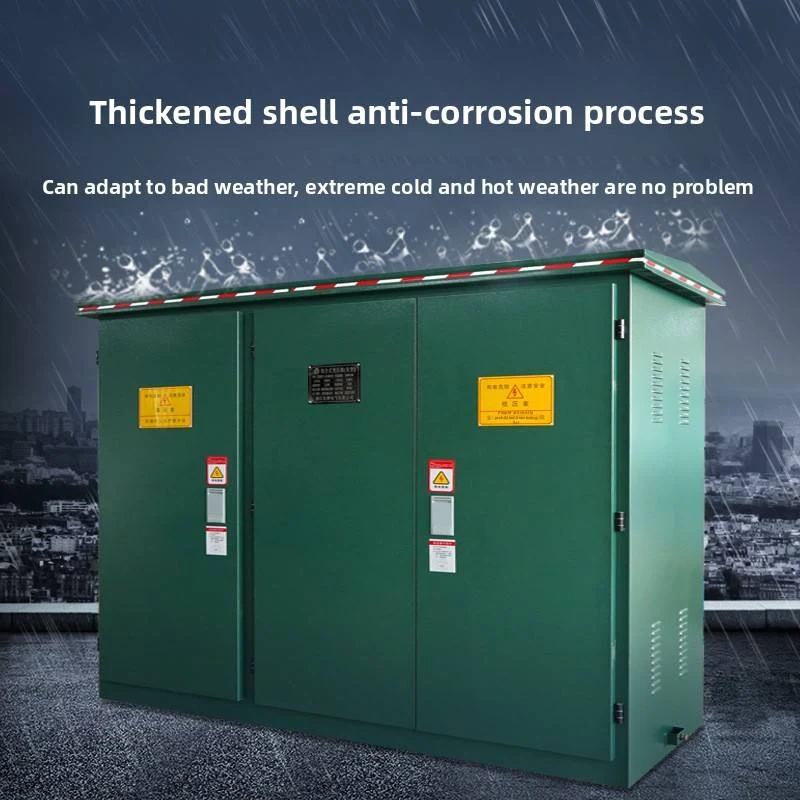

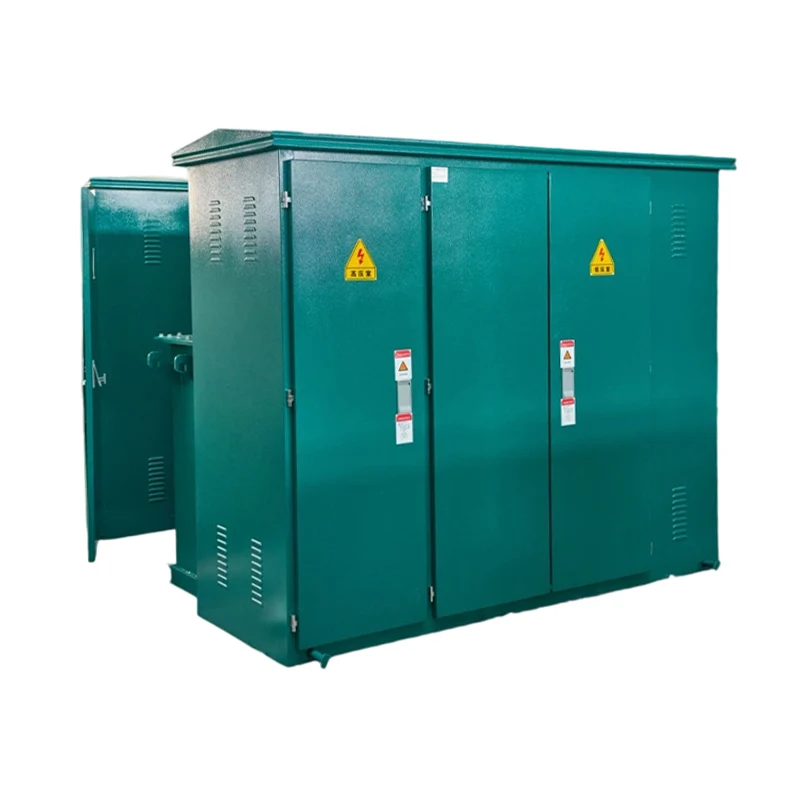

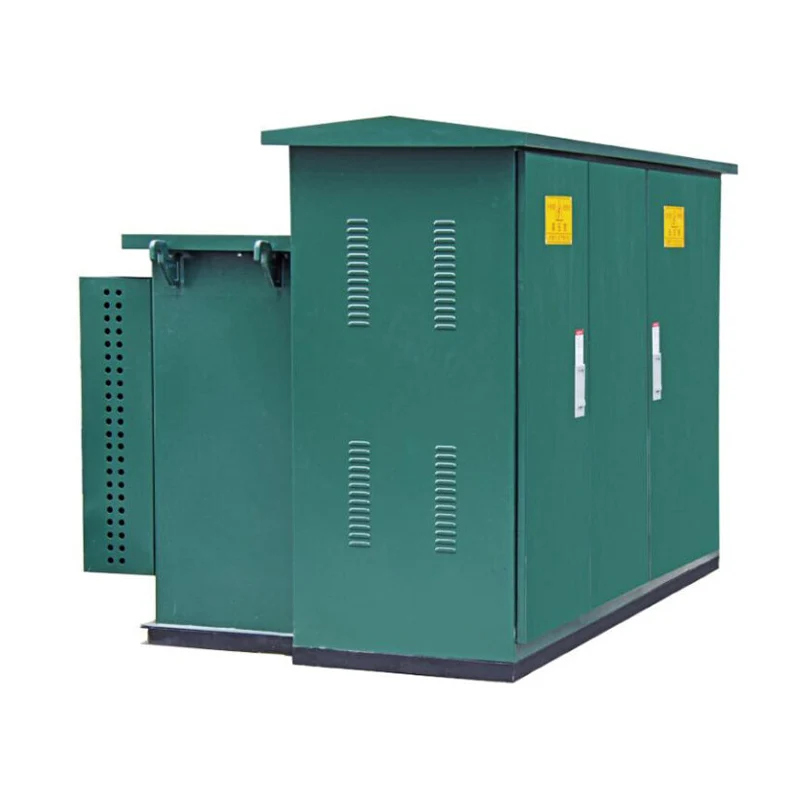

우리 공장에서 JUCEG ZGS 아메리칸 스타일 박스형 변전소를 구입하면 안심할 수 있습니다. ZGS 변전소는 고전압 제어, 보호, 전력 변환 및 배전과 같은 기능을 갖추고 있으며 10KV 링 네트워크 전원 공급 장치, 이중 전원 공급 장치 및 터미널 전원 공급 장치 시스템에 적합합니다. 전류와 온도의 이중 감도 특성을 갖는 퓨즈를 사용하여 이중 퓨즈 보호를 채택하여 높은 보호 감도와 신뢰성을 보장합니다. 고전압 수신 라인은 절연 성능이 좋고 설치가 편리한 케이블 플러그인 구성 요소를 사용합니다. 동시에 장비에는 눈에 보이는 차단기가 있어 작동 및 유지 관리가 용이합니다. ZGS 아메리칸 스타일 박스형 변전소는 해변, 초원, 사막 등과 같은 다양한 가혹한 환경에 적용 가능하며 화재가 없고 심각한 오염이 없으며 화학적 부식성 매체 및 먼지가 없으며 폭발 위험이 없습니다.
|
특징 |
설명 |
|
컴팩트한 디자인 |
용량이 동일한 유럽식 변전소의 1/3 ~ 1/5에 불과하여 필요한 바닥 공간이 크게 줄어듭니다. |
|
완전 밀봉 및 절연 |
전체밀폐 및 완전절연구조로 절연거리가 필요 없어 개인의 안전을 보장합니다. |
|
유연한 구성 |
|
|
고성능 변압기 |
저손실, 저소음, 낮은 온도 상승, 높은 과부하 용량 및 강력한 단락 방지 기능 |
|
유지보수가 필요 없음 |
완전히 절연되고 밀봉된 설계로 최소한의 유지 관리가 필요함 |
|
도난 방지 |
무단 접근을 방지하는 보안 기능으로 설계 |
ZGS 미국식 박스형 변전소는 -35°C ~ +40°C(또는 모델에 따라 -25°C ~ +40°C)의 작업 환경 온도 범위 내에서 작동합니다.
고도는 1000미터 이하여야 합니다. 상대 습도: 일일 평균 ≤ 95%, 월 평균 ≤ 90%; 지진 강도 < 8; 풍속은 초당 35미터 이하입니다.
|
매개변수 |
값 |
|
정격전압 |
10/0.4kV(HV/LV) |
|
최대 전압 |
12kV(HV측) |
|
정격 주파수 |
50Hz/60Hz |
|
정격 용량 |
50kVA – 2,500kVA(공통: 315, 500, 630, 800, 1000, 1250, 1600, 2000kVA) |
|
1분 상용주파 내전압 |
|
|
번개 충격 내전압 |
|
|
냉각 모드 |
오일내츄럴 에어내추럴(ONAN) / 오일침지식 자냉식 |
|
무부하 전압 조정 |
±5% 또는 ±2×2.5% |
|
소음 수준 |
≤45-50dB |
|
보호 수준 |
IP43 / IP44 |
|
연결 그룹 |
Dyn11 또는 Y,yn0 |
● GB/T 17467 – 고전압/저전압 조립식 변전소
● DL/T 537 – HV/LV 조립식 박스형 변전소 선택 가이드
● GB 1094 – 전력 변압기
● JB/T 10217-2013 – 결합 변압기
● IEC 62271-202 – HV/LV 조립식 변전소(국제)
|

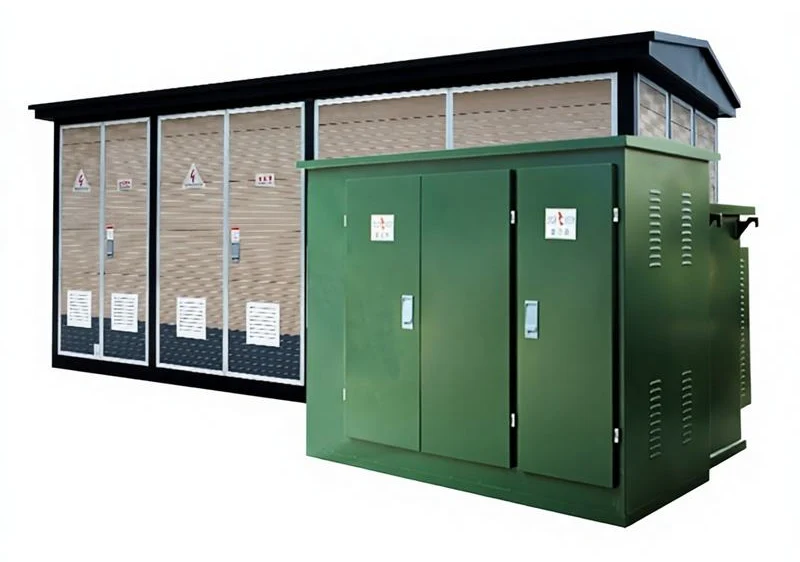

측면 |
ZGS 아메리칸 스타일 |
유럽 스타일 |
|
용량 |
유럽식의 1/3 – 1/5 |
더 큰 설치 공간 |
|
설치 |
더 쉽고 빠르게 |
더 복잡함 |
|
비용 |
건설 비용 절감 |
더 높은 비용 |
|
유지 |
더 간단하다 |
더 많이 참여 |
|
열 방출 |
더 좋음(노출된 변압기) |
밀폐형 디자인 |
ZGS American Style Box Type 변전소는 새로운 주거 지역 및 커뮤니티와 같은 지역에 널리 적용됩니다. 그린벨트와 공원; 기차역, 공항 및 고속도로, 호텔 및 쇼핑 센터; 산업 단지 및 광산 기업; 건설 현장(임시 전력 공급용); 고층 건물; 재생 가능 에너지 프로젝트(태양광 발전, 풍력 발전).
