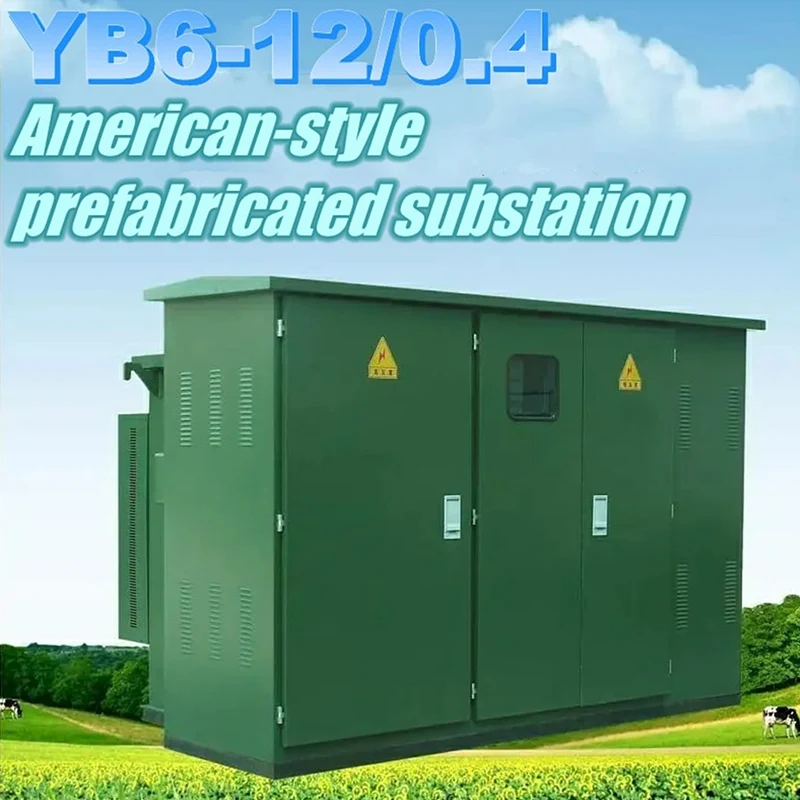

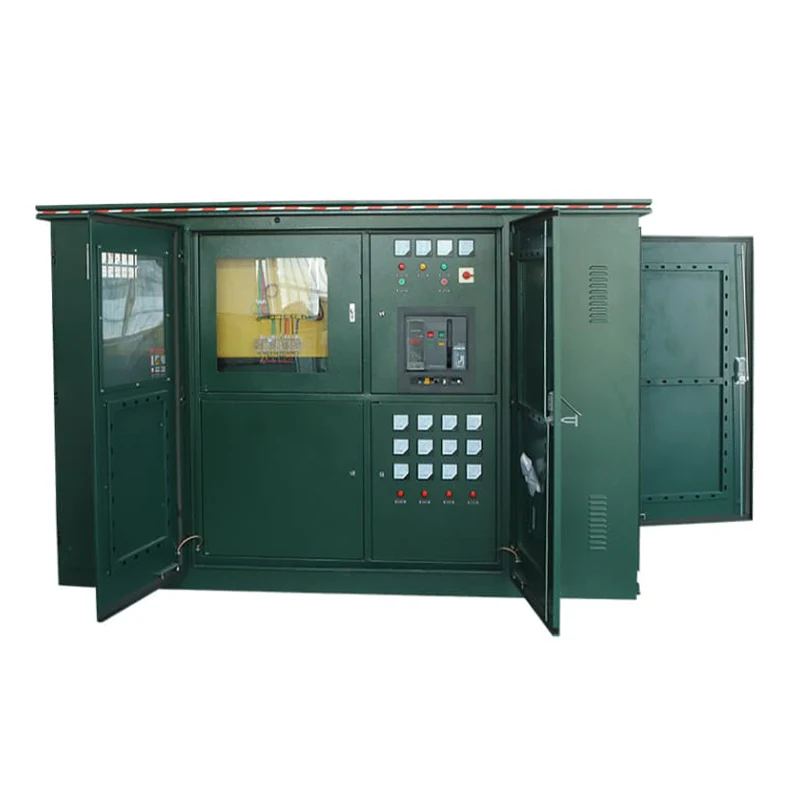

YB6 33kV 미국식 조립식 박스 변전소

전문적인 고품질 JUCEG YB6 33kV 미국식 조립식 상자 변전소 제조업체로서 우리는 최고의 판매 후 서비스를 제공할 것입니다. 설치 공간이 매우 작기 때문에 도시 응용 분야에 매우 적합합니다. 완전히 절연되고 밀봉된 설계로 노출된 전기 부품이 제거됩니다. 이중 퓨즈 보호 및 링/단자 유연성은 전원 공급 장치의 연속성을 향상시킵니다. 기존 변전소에 비해 설치 및 유지 관리 비용이 저렴합니다. 공장에서 사전 조립 및 테스트를 거쳐 현장 시운전에 직접 사용될 수 있습니다. YB6 33kV American Prefabricated Box Substation은 지능형 모니터링, SCADA 통합 및 다양한 쉘 재료 옵션과 같은 이점을 제공합니다.

성능 특성

1. 완전히 절연되고 완전히 밀봉되어 빈번한 유지 관리가 필요 없으며 개인 안전을 안정적으로 보호합니다.

2. 동등한 유럽 변압기의 부피가 1/3 - 1/5에 불과하고 높이가 낮은 컴팩트한 구조;

3. YB6 33kV 미국식 조립식 박스 변전소는 탱크 내 변압기 오일의 오염을 방지하기 위해 박스형 구조를 채택할 수 있습니다.

4. 고전압 측은 이중 퓨즈 전 범위 보호를 사용하여 비용을 크게 절감합니다. 링 네트워크 또는 터미널로 사용할 수 있으며 200A 부하 전류에서 케이블 헤드를 빠르게 분리할 수 있습니다.

5. 상자 본체는 단열 및 방열 기능을 갖춘 벌집형 이중층 복합판을 사용합니다.

6. 저전압측에는 전자식 손실 보호 장치가 추가되었습니다. 시스템에 비정상적인 전압이 발생하면 주 입력 스위치를 신속하게 분리할 수 있습니다.

7. 고전압 측에서는 배전망 자동화의 기반을 마련하기 위해 전기적으로 업그레이드할 수 있는 침지형 부하 스위치 또는 SF6 부하 스위치를 사용합니다.

8. 오일 침지형 S9 이상의 우수한 S11 시리즈 변압기를 사용하십시오.

작업 환경 조건

운송:

공장에서 지급한 변전소에는 오일 탱크의 오일 레벨 게이지에 표시된 대로 25#(또는 45#) 변압기 오일을 채워야 합니다. 운송 및 취급 중에 변전소를 뒤집거나 뒤집어서는 안 되며, 부품에 충격을 가하거나 강한 진동을 가해서는 안 됩니다.

YB6 33kV 미국식 조립식 박스 변전소를 들어 올려 현장으로 이동할 때는 특별한 주의를 기울여야 합니다. 리프팅 후크는 오일탱크의 리프팅 후크에 부착되어야 하며, 리프팅은 강철 와이어 로프로 변전소의 표면 페인트를 손상시키지 않고 변전소 전체의 무게 중심이 이동, 기울어지거나 넘어지는 것을 방지하기 위해 천천히 수행되어야 합니다.

설치:

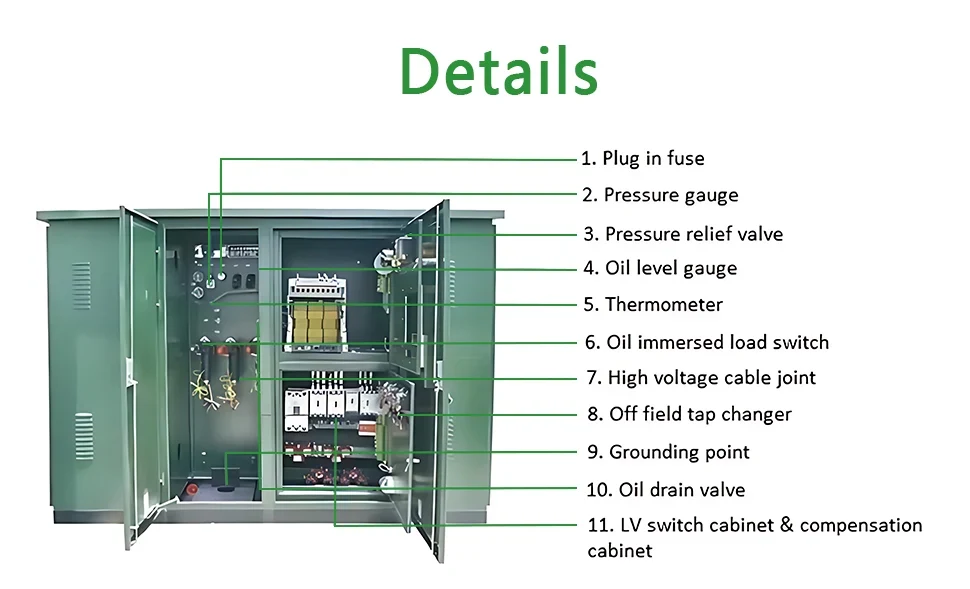

변전소를 현장에 설치할 때 캐비닛 표면 페인트 보호에 주의를 기울여야 합니다. 압력 게이지, 오일 레벨 게이지, 온도계, 플러그인 퓨즈 핸들 및 절연 부싱 요소가 충돌하거나 균열 등이 있어서는 안 되며 나사가 느슨해져서는 안 됩니다.

변전소 외부, 캐비닛 도어 내부 및 절연 부싱 표면의 모든 먼지와 오물을 제거하십시오.

변전소의 명판 데이터와 제품 인증서가 주문 양식과 일치하는지 확인하고, 포장 목록에 따라 문서 및 예비 부품이 누락되었는지 확인하십시오.

변전소의 케이블과 들어오고 나가는 선로의 토목 건축 도면이 그림에 나와 있습니다.

유지:

공장에서 출고된 제품은 엄격한 조립 및 조정을 거쳤으며 성능에 영향을 미치지 않도록 설치 중에 분해할 필요가 없습니다. 유지 관리는 다음 상황으로 제한됩니다.

1년에 한 번씩 변압기 오일의 샘플 분석을 수행하십시오.

오일 레벨이 떨어지면 즉시 보충하십시오. 오일 등급은 탱크의 등급과 동일해야 합니다.

퓨즈가 끊어진 후에는 원인을 파악해야 하며, 퓨즈 심선을 교체할 때는 사양에 주의해야 하며, 모델은 원래의 사양 및 모델과 동일해야 합니다.
