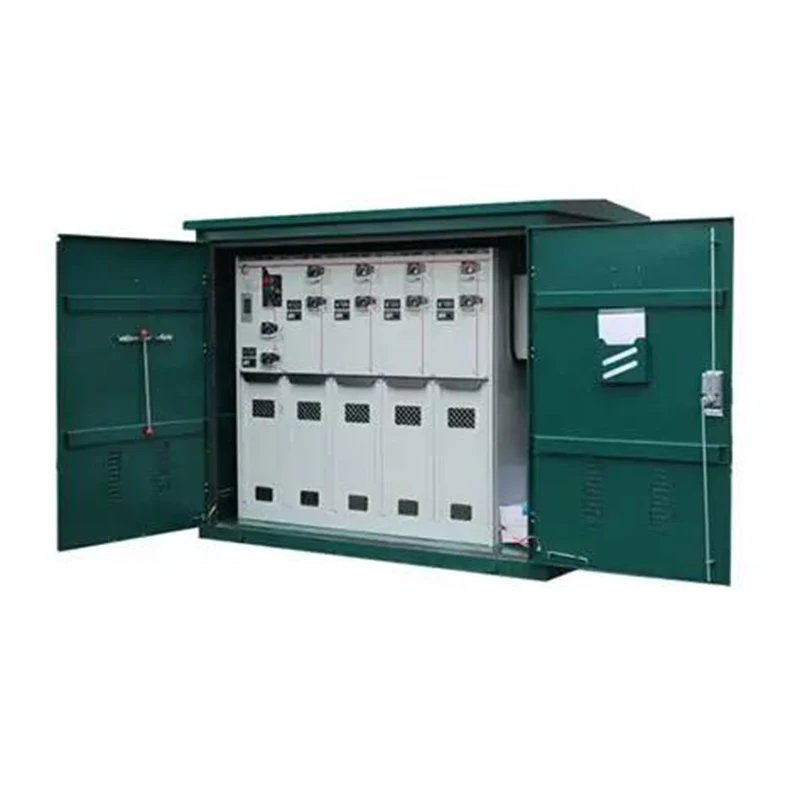

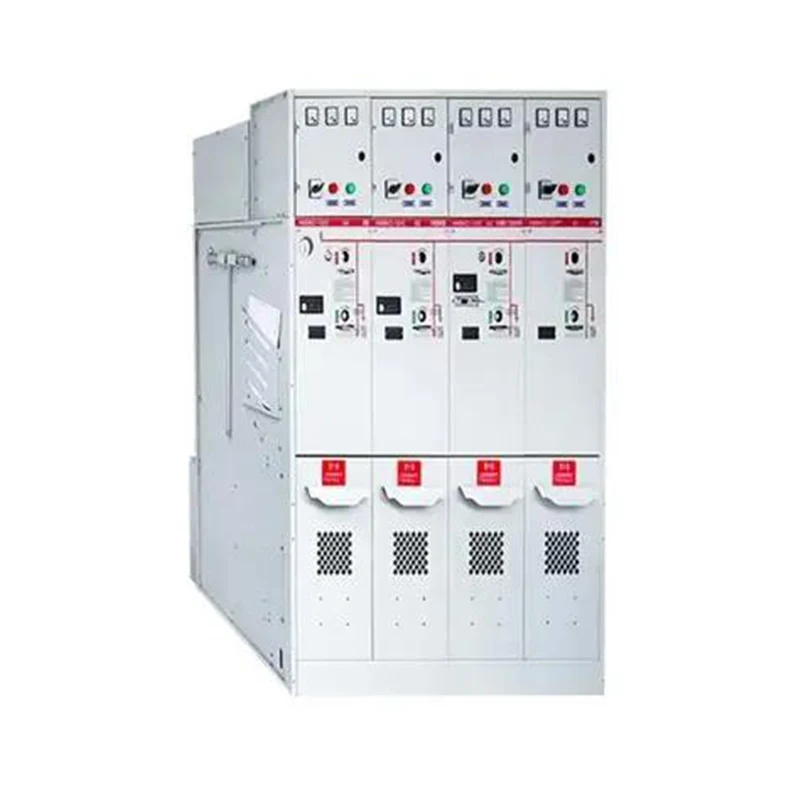

전력분배 분야에서는링 본체 연속성, 안전 및 운영 유연성을 보장하는 중추적인 스위치기어 어셈블리로 등장합니다. 이 컴팩트하고 캡슐화된 시스템은 일반적으로 11kV~36kV 사이의 전압을 처리하며 링형 분배 토폴로지 내에서 노드 역할을 합니다. 이 설계는 여러 개의 수신 및 송신 피더를 허용하여 장기간의 중단 없이 로드 공유, 결함 격리 및 네트워크 재구성을 가능하게 합니다. 유틸리티 및 산업 시설의 경우 링 메인 유닛은 단일 설치 공간에 스위칭, 보호 및 계측 기능을 통합하는 비용 효율적이고 유지 관리가 적은 솔루션 역할을 하여 기존 공기 절연 개폐 장치에 비해 공간 및 토목 공학 요구 사항을 대폭 줄입니다.

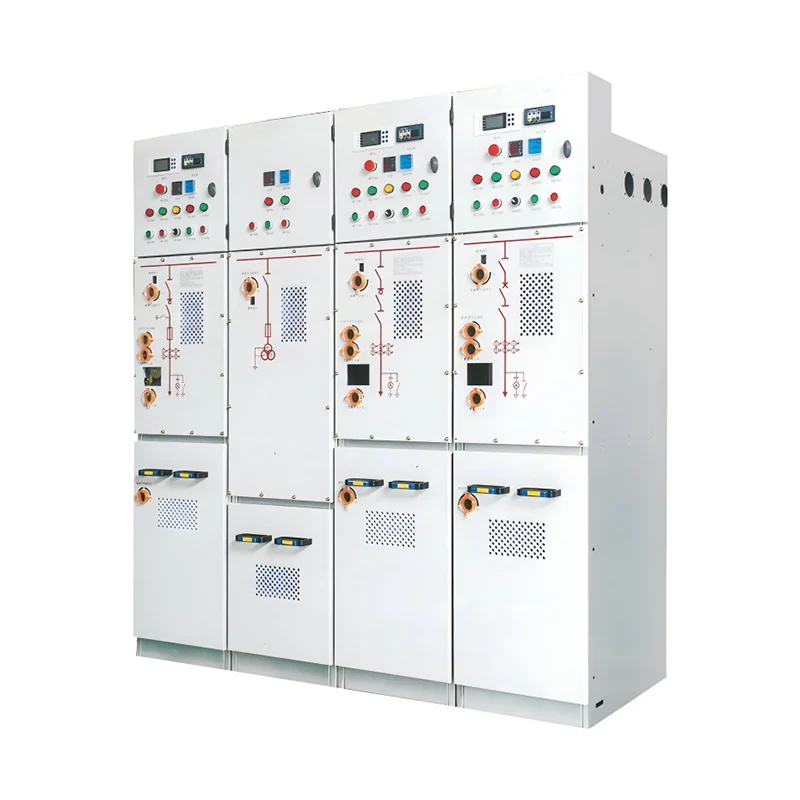

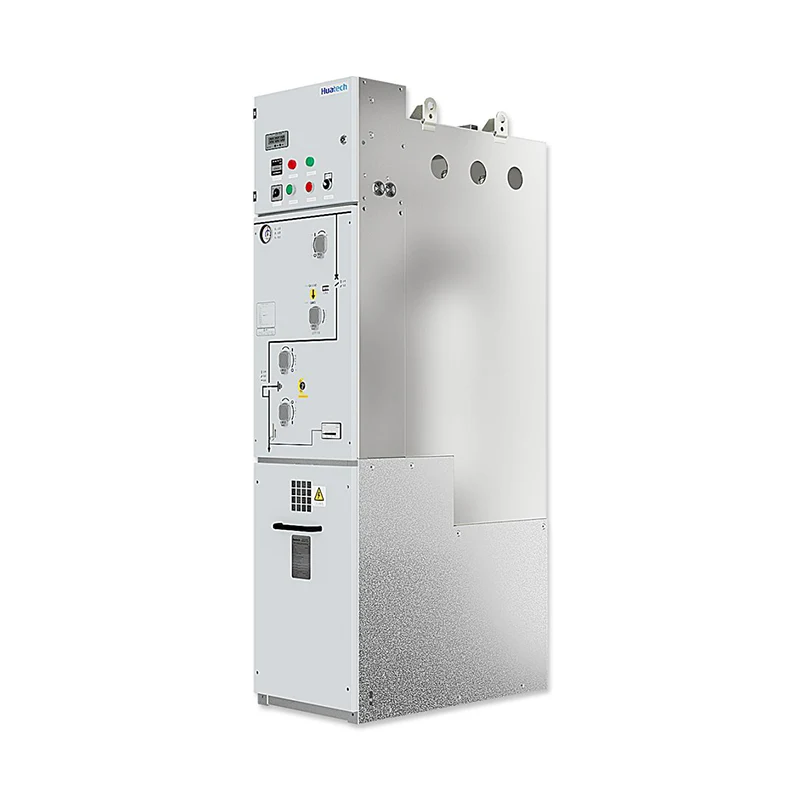

링 메인 유닛은 두 개 이상의 방사형 회로를 폐쇄 루프로 연결하여 작동하며, 여기서 전력은 어느 방향으로든 흐를 수 있습니다. 정상적인 조건에서는 링이 개방 지점에서 분할되어 전압 강하 및 로드 밸런싱을 관리합니다. 오류가 발생하면 장치의 보호 장치가 영향을 받은 세그먼트를 자동으로 격리하고 대체 경로에서 공급을 복원하도록 링이 재구성됩니다. 이러한 고유한 중복성은 가동 중지 시간을 최소화하며 현대 스마트 그리드의 기본입니다.주세그링 메인 유닛 설계는 SF6 가스 또는 친환경 건조 고체 화합물과 같은 고급 절연 매체를 활용하여 높은 유전 강도와 아크 소호 기능을 유지하면서 컴팩트한 크기를 달성합니다.
선택은 네트워크 전압 수준, 오류 수준 및 필요한 스위칭 패턴을 정의하는 것으로 시작됩니다. 지하 주거용 배전의 경우 3방향 구성의 일반적인 JUCEG 링 메인 장치(2개의 링 스위치(부하 차단 스위치)와 퓨즈 또는 회로 차단기를 통해 배전 변압기를 보호하는 1개의 티오프)로 충분합니다. 산업용 루프의 경우 전동 액추에이터 및 SCADA 호환성을 추가하세요. 홍수가 발생하기 쉬운 금고에 장치를 설치할 경우 수중 등급을 확인하십시오. JUCEG는 수심 3m에서 72시간 동안 테스트된 IP68 밀봉 장치를 제공합니다. 단락 분석을 통해 25kA/3s 정격이 그리드의 예상 오류 전류와 일치하는지 확인합니다. 절연 플러그로 덮힌 예비 통로가 있는 4방향 또는 5방향 버스바 레이아웃을 선택하여 향후 확장 루프를 고려하십시오.
원래 설계에 따라 개조가 가능합니다. 모듈식 액세서리 수납공간이 있는 JUCEG 링 메인 장치는 부품시장 모터 작동자 및 원격 단말 장치(RTU)를 수용합니다. 4G LTE 게이트웨이와 같은 통신 모듈을 추가하면 원격 전환, 부하 전류 모니터링 및 오류 통과 표시가 가능합니다. 장치에 보조 접점이 없는 경우 기본 회로를 방해하지 않고 외부 Rogowski 코일 또는 분할 코어 CT를 케이블 종단에 고정할 수 있습니다. 전압 측정의 경우 용량성 분배기 또는 LV 구획 개조를 사용할 수 있습니다. JUCEG 엔지니어의 현장 조사는 안전한 데이터 전송을 위해 IEC 62351과 같은 사이버 보안 표준을 준수하는 최적의 접근 방식을 식별합니다.
안전은 내부 아크 중에도 접촉 안전 외부를 제공하는 절연 및 접지 인클로저에서 시작됩니다. IAC AFLR 등급에 따라 테스트된 내부 아크 결함 방지 기능은 가스 덕트 및 릴리프 플랩이 사람에게 직접 압력을 가하지 않도록 보장합니다. 각 방향의 시각적 전압 표시기는 케이블에 접근하기 전에 불활성 상태를 확인합니다. 기계적 인터록은 스위칭 오류를 방지합니다. 부하 차단 스위치가 열려 있지 않으면 접지 스위치가 닫힐 수 없으며 그 반대의 경우도 마찬가지입니다. 자물쇠와 열쇠 잠금 장치를 통해 LOTOTO 절차를 수행할 수 있습니다. JUCEG 고체 절연 링 메인 유닛 설계는 에폭시 수지에 내장된 진공 차단기를 사용하여 가스 관련 위험을 완전히 제거하여 수명 주기 동안 장치를 친환경적이고 유지 관리가 필요 없도록 만듭니다.
