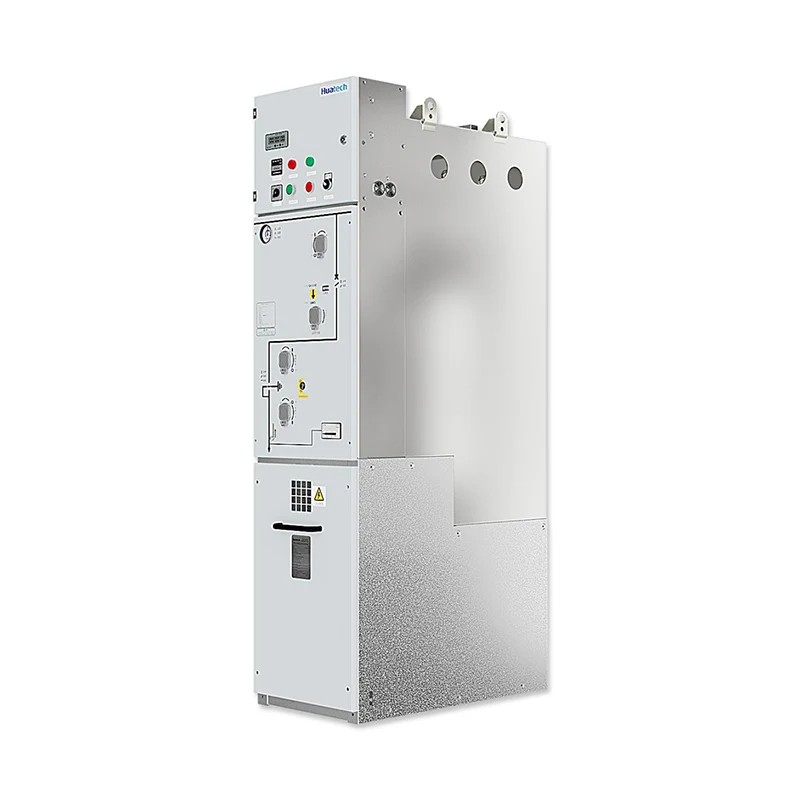

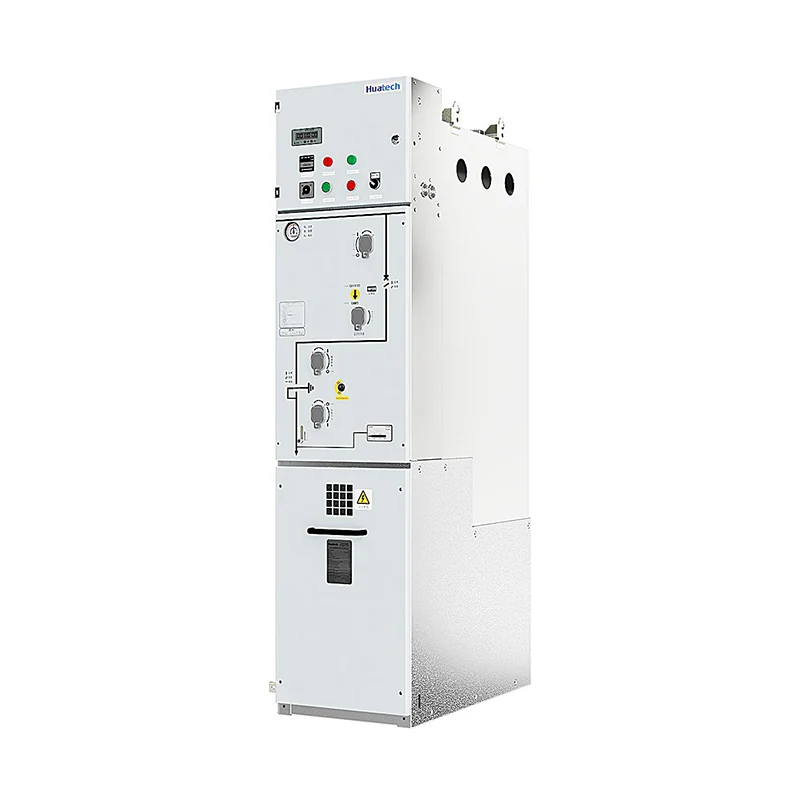

SM6 SF6 가스 절연 컴팩트 RMU

대부분의 배전반은 처음으로 등장한 다음 약속으로 가득 찬 유지 관리 일정으로 점차 사라집니다. 가장 부적절한 순간에 주의를 기울여야 하는 종류의 장비입니다. SM6 Compact RMU는 완전히 반대 접근 방식을 취합니다. 이 겸손한 유닛은 조용히 도착하여 지정된 구석에 자리를 잡은 후 향후 30년 이상 동안 전혀 주목할만한 일을 하지 않습니다. 드라마도 없고, 서비스 요청도 없고, 한밤중에 정신없이 문제를 해결해야 하는 일도 없고, 10년 전에 쓸모가 없어진 예비 부품을 찾기 위해 당황하는 일도 없습니다. SM6 SF6 가스 절연 컴팩트 RMU는 외부 세계가 열, 습도 및 먼지의 순환을 경험하는 동안 자체 업무를 염두에 두고 밀봉된 SF6 챔버입니다. 어셈블리는 인식을 요구하지 않으며, 경보를 울리지 않으며, 서류를 생성하지 않습니다. 이것은 흥미로운 장비가 아니며 이것이 바로 요점입니다.

매개변수

모듈식 아키텍처는 어셈블리의 핵심이므로 과도한 현장 준비 없이 유연한 구성과 간단한 설치가 가능합니다. 완전히 밀봉된 SF6 단열 시스템은 습기와 오염물질에 대한 내부 노출을 제거하여 매년 신뢰할 수 있는 자동 작동을 제공합니다. 통합된 기계식 인터록은 작동 안전의 필수 계층을 제공하여 스위칭 시퀀스 중 실수를 방지합니다. 한편, 고급 내부 구성 요소는 중압 배전 네트워크 전반에 걸쳐 안정적인 장기 성능을 보장합니다. 또한 SM6 SF6 가스 절연 컴팩트 RMU는 부하 차단 스위치, 진공 회로 차단기, 퓨즈 보호 체계 및 전용 계량 장치를 포함한 다양한 기능 구성을 수용합니다. 따라서 이 소형 솔루션은 조용한 수명이라는 핵심 약속을 손상시키지 않으면서 다양한 응용 분야 요구 사항에 적응할 수 있습니다.

응용

RMU(Ring Main Unit)는 소형 변전소, 변전소, 도시 배전 네트워크, 태양광 발전소, 풍력 발전소 및 산업용 배전 시스템에 널리 사용됩니다.

제품 설치 단계

설치 전 준비

SM6 SF6 가스 절연 컴팩트 RMU를 배치하기 전에 모래나 강수량이 없는 조용하고 건조한 날씨에 설치가 이루어져야 합니다. 상대습도는 80% 미만으로 유지되어야 합니다. 작업 공간은 정전기 방지용 먼지 시트로 덮어야 하며, 바닥은 깨끗하게 유지되어야 합니다. 장치를 철저히 검사하십시오. SF6 가스 압력과 수분 함량이 공장 사양을 충족하는지 확인하십시오. 모든 절연 부품에 균열이나 손상이 있는지 확인하고, 재사용된 개스킷 없이 씰이 손상되지 않았는지 확인하십시오. 기초는 중심 거리 및 높이 편차가 10mm 이내이고 내장된 볼트 중심 편차가 2mm를 초과하지 않는 검사를 통과해야 합니다. 콘크리트 강도는 완전히 양생되어 검증되어야 합니다.

설치 단계

적절한 장비와 크레인을 사용하여 밀봉된 어셈블리를 제 위치로 들어올립니다. 수직 정렬이 제조업체의 공차 내에 들어갈 때까지 레벨링 볼트를 조정합니다. 공장 번호 순서에 따라 캐비닛을 고정하고 보정된 토크 렌치로 모든 볼트를 조입니다. 총 스택 두께가 10mm 미만인 경우 포인트당 심을 3개 이하로 사용하십시오. 전기 회로도에 따라 들어오고 나가는 케이블을 연결합니다. 플러그인 종단의 경우 접촉 핀이 부싱 내부에 완전히 안착되어 추적을 방지하고 스트레스 콘이 과도한 압축 없이 꼭 맞는지 확인하십시오. 지정된 압력까지 건조 SF6로 가스실을 채운 후 누출 점검을 수행하십시오. 모든 금속 부품은 안정적인 접지 연결에 접착되어야 합니다. 밀봉 홈은 깨끗하고 흠집이 없어야 합니다. 가스 측으로의 이동을 피하면서 실런트를 조심스럽게 도포하십시오. 용접 탱크는 일반적으로 연간 누출율이 0.5% 미만입니다. 최종 테스트에는 절연 저항 측정, 전원 주파수 내전압 검증, 3위치 스위치 기계적 인터록의 기능 확인이 포함됩니다. 제조업체가 승인하고 안내하지 않는 한 가스가 채워진 챔버를 열지 마십시오. 장비실은 시간당 4회 이상 공기 교환이 가능한 저수준 환기 기능을 갖추고 있어야 하며, 밀폐된 공간에서 작업하는 직원은 SF6 및 산소 감지 모니터를 휴대하는 것이 좋습니다.

작업장

인증 및 적격

FAQ

Q1: 어떤 종류의 보증 범위가 제공됩니까?

표준 보증은 시운전 후 12개월 또는 배송 후 18개월 중 먼저 발생하는 날짜에 적용되며 요청 시 연장 기간이 제공됩니다.

Q2: 예비 부품을 조달하는 것이 얼마나 쉬운가요?

중요한 예비품은 지역 재고에 보관되며 가장 일반적인 품목은 영업일 기준 3~5일 이내에 배송됩니다.

Q3: 실제로 필요한 일상적인 유지 관리는 무엇입니까?

매년 압력 게이지 및 케이블 종단의 육안 검사 작동 메커니즘은 스위칭 빈도에 따라 몇 년마다 점검됩니다.

Q4: 부하가 증가하면 나중에 이 장치를 확장할 수 있습니까?

예 모듈식 아키텍처를 사용하면 초기 레이아웃에서 공간을 예약한 경우 최소한의 재작업으로 추가 패널을 추가할 수 있습니다.

Q5: 이 장비에는 어떤 인증이 있습니까?

어셈블리에는 ISO 9001 인증과 관련 IEC 표준에 부합하는 유형 테스트 보고서가 포함되어 있으며 요청 시 전체 문서를 이용할 수 있습니다.
