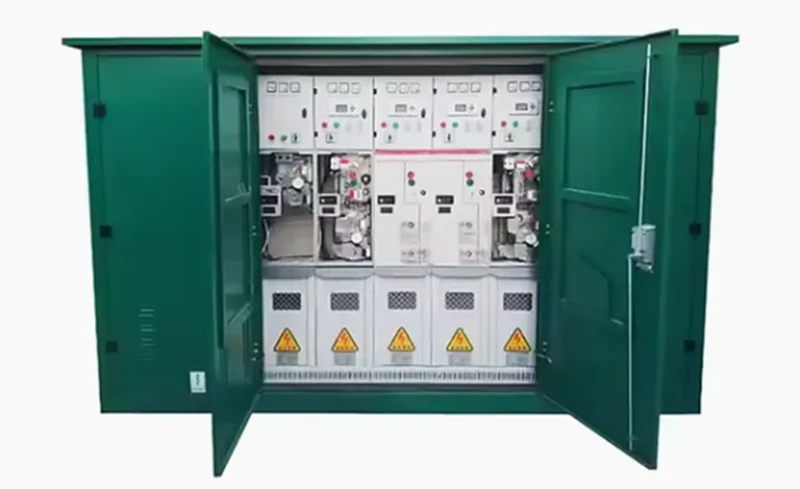

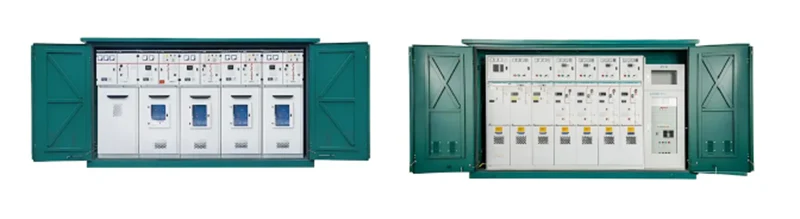

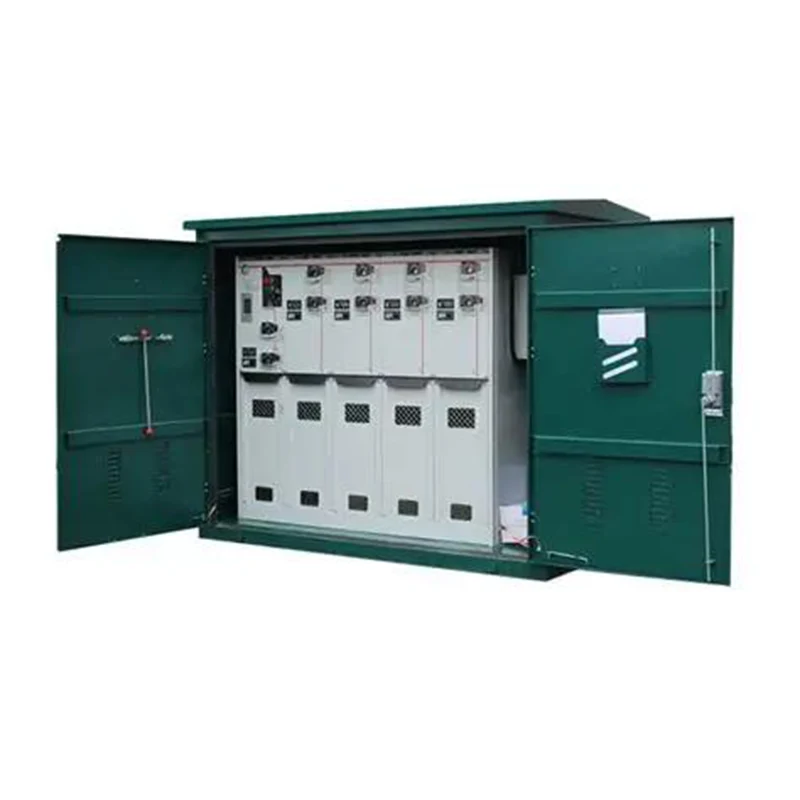

이 비바람에 견디는 어셈블리의 내부 구조는 별도의 강철 칸막이로 구성되어 있습니다. 이러한 구획에는 부스바 챔버, 부하 - 스위칭 또는 회로 차단기 섹션, 케이블 - 종단 구역, 작동 - 메커니즘 베이, 인터록 어셈블리, 저전압 제어 구획 및 전용 계량 장치가 포함됩니다.
각 구역은 견고한 강철 장벽으로 물리적으로 격리되어 있어 결함 상태가 인접 구역으로 계단식으로 흘러가지 않고 유지됩니다. 부스바 챔버는 실외형 박스형 지능형 배전반의 상부 영역을 차지합니다. 이 챔버에서 주 도체는 전체 스위치기어 라인업에 걸쳐 연속적인 수평 방향으로 연결됩니다. 이 수평 버스 배열은 향후 확장 작업을 단순화하고 최소한의 재작업으로 추가 패널을 통합할 수 있도록 해줍니다. 전반적으로 인클로저의 구획화된 레이아웃은 작동 안전성과 장기적인 서비스 가능성을 모두 향상시킵니다.
| 아니요. | 이름 | 단위 | 기술 요구 사항 | ||
| 부하 스위치 캐비닛 | 결합된 전기 기기 캐비닛 | ||||
| 1 | 정격전압 | kV | 12 | ||
| 2 | 정격 주파수 | 헤르츠 | 50 | ||
| 3 | 정격전류 | A | 630 | 200 | |
| 4 | 정격부하 차단전류 | A | 630 | 630 | |
| 5 | 정격 단시간 전류(RMS) | 카 | 20kA | ||
| 6 | 정격 단락 기간 | S | 3초 | ||
| 7 | 정격 피크 내전류 | 카 | 50/63 | ||
| 8 | 루프 폐쇄 차단 전류 | A | 630 | ||
| 9 | 정격 케이블 충전 차단 전류 | A | 25 | ||
| 10 | 정격 무부하 변압기 차단 전류 | A | 16 | ||
| 11 | 정격 절체 차단 전류 | A | 1750 | ||
| 12 | 퓨즈 예상 단락 차단 전류(RMS) | 카 | 63 | ||
| 13 | 접지 스위치 단시간 내전류/지속 시간 | 카 | 25kA/1초 | ||
| 14 | 정격 전류 차단 작동 | 매번 | ≥200 | ||
| 15 | 기계적 수명 | 매번 | ≥2000 | ||
| 16 | SF6 가스 연간 누출율 | 1% 이하 | |||
| 17 | 1분 상용주파 내전압(RMS) | 격리 거리 전반에 걸쳐 | kV | 48 | |
| 단계 사이 | kV | 42 | |||
| 위상 대 접지 | kV | 42 | |||
| 낙뢰 충격 내전압(피크) | 격리 거리 전반에 걸쳐 | kV | 85 | ||
| 단계 사이 | kV | 75 | |||
| 위상 대 접지 | kV | 75 | |||
| 18 | 스프링 작동 메커니즘 | 수동 작동, 전동으로 업그레이드 가능 | |||
| 19 | 작동 전압 | V | DC48VAC220V | ||
| 20 | 외부 절연 연면 거리 | mm/kV | ≥20 | ||
| 21 | 개장 시간 차이 | ms | <5 | ||
| 22 | 마감 시간 차이 | ms | <5 | ||
| 23 | 주회로 저항 | 유Ω | <140 | ||
| 24 | 인클로저 보호 수준 | IP4X | |||
저전압 인터록 부분은 전체 어셈블리에 대한 제어 인터페이스 역할도 합니다. 이 섹션에서는 스프링 충전 작동 메커니즘이 기계식 인터록 및 명확한 위치 표시기와 함께 작동하여 안전한 스위칭 시퀀스를 안내합니다. 추가 옵션에는 보조 접점, 션트 트립 코일, 비상 트립 액츄에이터, 용량성 라이브 라인 디스플레이, 키 기반 인터록 및 전동식 작동 드라이브가 포함됩니다. 챔버는 또한 하우징 제어 회로, 기록 장비 및 보호 계전기 패키지를 위한 충분한 공간을 제공합니다. 특히, 750mm 폭 구성의 실외 박스형 지능형 스위치기어는 동일한 저전압 베이를 사용하므로 설치 공간을 늘리지 않고도 액세서리를 실질적으로 확장할 수 있습니다. 장치 내의 이중 챔버 배열은 가장 포괄적인 장비를 갖춘 분배 계획에도 충분한 용량을 보장합니다.
- 정격전압 : 12kV
- 정격전류 : 630A
- 차단 용량: 630A(20kA 단락 내성)
- 정격주파수 : 50Hz
- 인클로저 보호 수준: IP4X
공간 절약: 기존 스테이션보다 60% 더 작은 설치 공간
플러그 앤 플레이: 사전 조립된 모듈로 설치 시간을 70% 단축
Smart Ready: SCADA 통합을 위한 내장 통신 포트
내구성: 스테인리스 스틸 구조(-25°C ~ +40°C 작동)
유연성: 차단기, PT, 미터 및 USP로 구성 가능
저전압 인터록 컴파트먼트는 이 섹션 내에서 전체 어셈블리에 대한 제어 인터페이스 역할을 합니다. 스프링 충전 작동 메커니즘은 기계식 인터록 및 명확한 위치 표시기와 함께 작동하여 안전한 스위칭 시퀀스를 안내합니다. 추가 옵션에는 보조 접점 션트 트립 코일, 비상 트립 액추에이터, 용량성 라이브 라인 표시 키 기반 인터록 및 전동식 작동 드라이브가 포함됩니다. 챔버는 또한 하우징 제어 회로 기록 계측 및 보호 릴레이 패키지를 위한 넉넉한 공간을 제공합니다. 저전압 베이로 설치 공간 제약 없이 상당한 액세서리 확장이 가능합니다. 장치 내 이중 챔버 배열은 가장 포괄적으로 갖춰진 분배 체계에서도 충분한 용량을 보장합니다.
1. 우리 공장은 계속해서 고객 지향을 주장하고 기술과 과학의 발전을 추구합니다.
2. 우리 제품은 높은 품질과 고객의 깊은 사랑을 가지고 있습니다.
3.Our 제품은 ISO9001:2000 품질 시스템 인증을 통과했습니다.
4.We에는 강력한 공급망과 판매 후 서비스가 있습니다.
Q1: 이 장비는 어떤 전압 레벨을 지원합니까?
이 실외 지능형 배전 어셈블리는 지역 그리드 표준에 따라 11kV 12kV 24kV 및 36kV의 공통 구성으로 최대 40.5kV의 중전압 애플리케이션에 적합합니다.
Q2: 일반적인 배송 리드타임은 얼마나 되나요?
표준 구성은 4~6주 내에 배송되는 반면 특수 보호 계전기 또는 비표준 버스바 배열이 필요한 장치는 주문량에 따라 8~10주까지 연장될 수 있습니다.
Q3: 장비의 예상 서비스 수명은 얼마나 됩니까?
밀봉된 가스 절연 코어는 정상적인 작동 조건에서 해당 기간 동안 내부 구성 요소의 성능 저하를 최소화하면서 30년을 초과하는 설계 수명을 갖도록 설계되었습니다.
Q4: 장치에 전용 기초 또는 주각이 필요합니까?

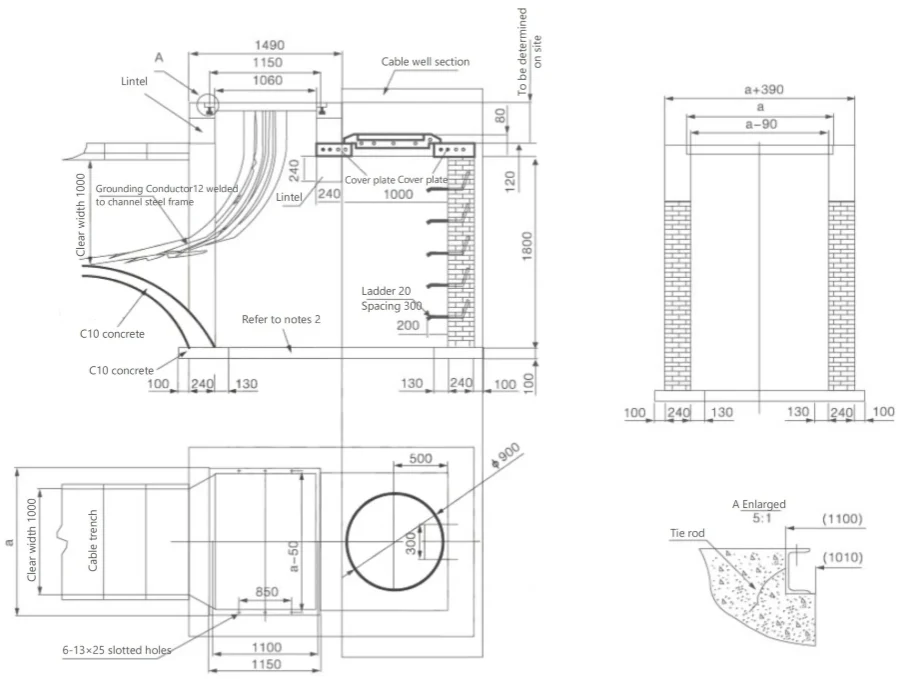

예, 적절한 케이블 인입 정렬과 배수를 보장하기 위해 평평한 콘크리트 패드나 돌출형 주추를 권장합니다. 설치 공간과 장착 구멍 패턴은 일반 배치도와 함께 제공됩니다.
Q5: 현장 시운전 지원이 가능한가요?
예 JUCEG는 주문 시 요청 시 현장 감독 및 시운전 서비스 옵션을 제공하는 원격 기술 지침을 표준으로 제공합니다.
