3750kVA 패드 장착형 변압기

전문적인 고품질 JUCEG 3750kVA 패드 장착 변압기 제조업체로서 우리는 최고의 판매 후 서비스를 제공할 것입니다. 지하 배전 시스템에 사용하기 위해 공공 접근 구역 및 지하 서비스가 필요한 상업용 애플리케이션에 가장 적합합니다. 3750kVA 패드 장착 변압기는 유연성에 대한 현대적인 설계 요구 사항을 충족하고 시각적으로 만족스러운 설치를 제공합니다. 건설을 통해 보호 울타리나 금고 없이 일반 대중이 접근할 수 있는 위치에 설치할 수 있습니다. 표준 액체 충전 크기 범위는 75~5000kVA이며 옵션 kVA 등급은 최대 20,000kVA입니다.

문의 보내기

제품 설명

JUCEG는 3750kVA 패드 장착 변압기 공급을 전문으로 하는 제조업체 및 공급업체입니다. 컴팩트한 디자인은 변압기 본체, 고전압 부하 스위치, 퓨즈 및 기타 구성 요소를 밀봉된 오일 탱크 내에 통합합니다. 부피는 기존 변전소의 약 1/10~1/5로 바닥 공간이 크게 줄어듭니다. 3750kVA 패드 장착 변압기 오일 탱크는 완전 밀봉 구조를 채택합니다. 변압기 오일은 절연 및 방열 특성이 뛰어나 장비의 안전하고 안정적인 작동을 보장합니다. 동시에 완전 절연 설계로 절연 거리가 필요하지 않아 직원의 안전이 확실하게 보장됩니다. 고전압 측과 저전압 측의 구성은 사용자 요구 사항에 따라 맞춤화될 수 있습니다. 예를 들어, 고전압 측에는 다양한 전압 레벨의 수신 라인이 장착될 수 있고, 저전압 측에는 계량, 수신 라인, 발신 라인, 커패시터 등의 구획이 장착될 수 있습니다.

3750kVA Pad Mounted Transformer

매개변수	사양
정격 용량	3750kVA
단계	삼상
1차 전압	12.47kV, 13.2kV, 13.8kV, 15kV, 21.7kV, 34.5kV(구성 가능)
2차 전압	480Y/277V, 208Y/120V, 400Y/230V, 600Y/347V(구성 가능)
빈도	50/60Hz
냉각방식	ONAN (Oil Natural Air Natural) / KNAN
온도 상승	65°C(표준)
임피던스 전압	5.75% – 6.0%
벡터 그룹	Dyn11, Yyn0, Dyn1(구성 가능)
권선 재료	구리 또는 알루미늄
핵심 소재	냉연규소강(CRGO)
절연유체	미네랄 오일 또는 FR3(내화성)
유체량	~717갤런(2,714리터)
인클로저 유형	NEMA 3R(실외), IP24 등급
캐비닛 깊이	2000-3750kVA 범위의 경우 24"(610mm)

물리적 크기 및 무게

사양	값
크기(W × D × H)	4080 × 2060 × 2680mm(161" × 81" × 105")
총 중량(오일 포함)	~14,400kg(31,746파운드)
건조 중량(오일 제외)	~2,762파운드(1,253kg)
오일 중량	~5,342파운드(2,423kg)

전통적인 토목 건설 변전소와 비교하여 배전실에 대한 자금, 시간 및 공간에 대한 투자를 절약했습니다. 공장에서 장비를 사전 조립하고 현장 설치가 간단하고 빠르므로 공사 기간이 단축됩니다. 3750kVA 패드 장착 변압기는 완전 밀봉 및 완전 절연 설계를 채택하여 유지 관리 작업량을 줄이고 운영 및 유지 관리 비용을 낮춥니다. 외부 장식은 목재 구조 또는 스테인레스 스틸 구조로 우아하고 단정하며 주변 환경과 조화를 이룹니다.

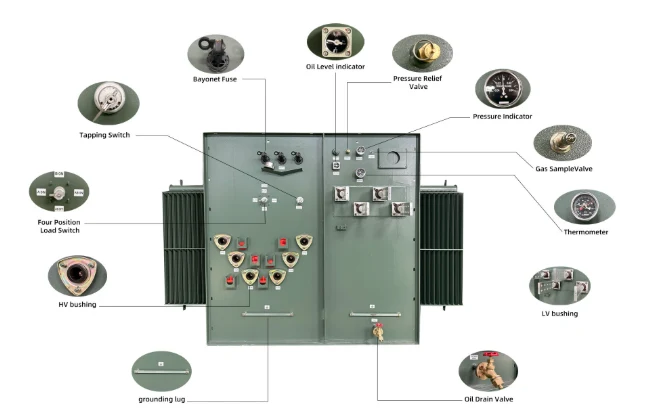

3750kVA Pad Mounted Transformer
