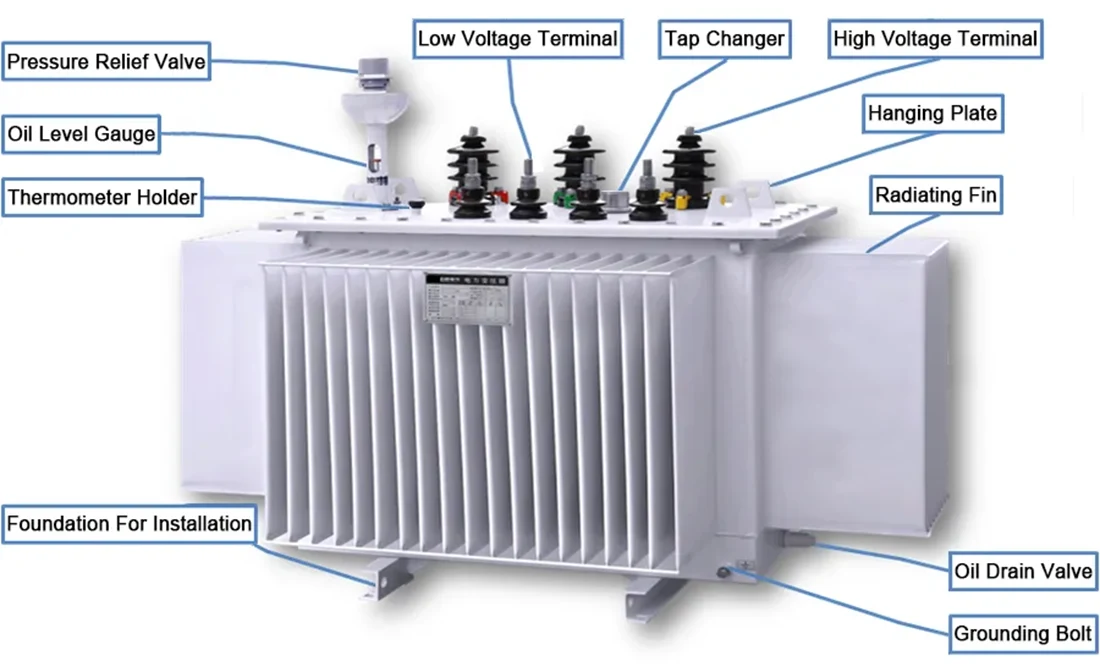

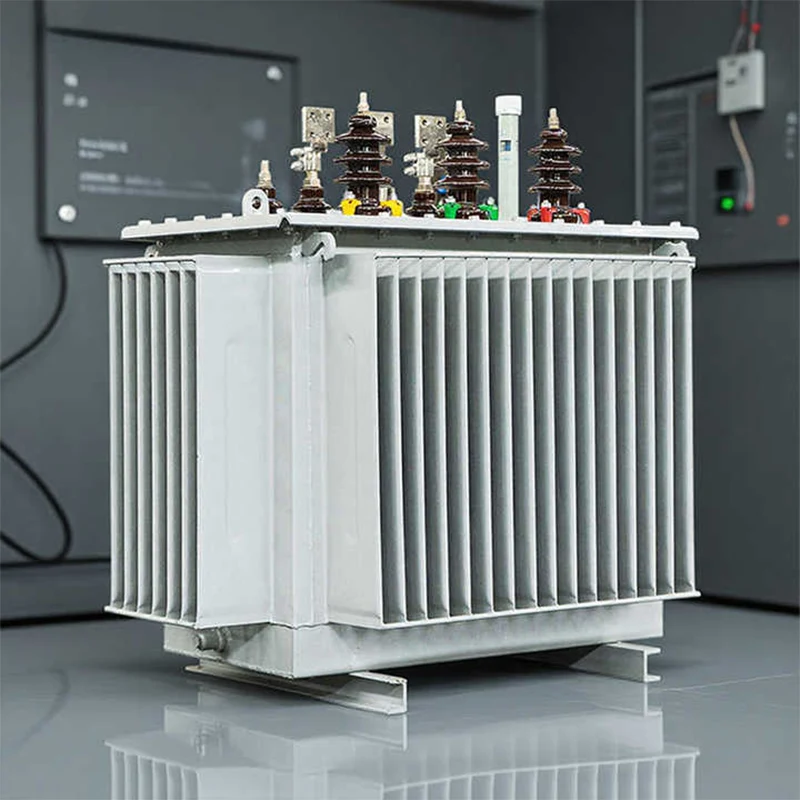

S11 S13 1000kVA 오일 침수 변압기

JUCEG는 경쟁력 있는 공장 가격으로 OEM/ODM 서비스를 제공하는 선도적인 S11 S13 1000kVA 오일 침지 변압기 제조업체 및 공급업체입니다! S13 오일 침지 변압기는 초저손실, 높은 신뢰성, 강력한 환경 적응성 및 지능형 호환성을 통합하는 고품질 에너지 절약 전력 장비입니다. S13 1000kVA 오일 침수형 변압기는 에너지 보존 및 방출 감소에 대한 현재 국가 요구 사항을 준수할 뿐만 아니라 전력 소비 및 유지 관리 비용을 줄여 사용자에게 장기적인 경제적 이익을 제공할 수 있습니다. 글로벌 전력망이 지속적으로 업그레이드됨에 따라 S13 시리즈는 송전 및 배전 시스템에서 더욱 중요한 역할을 담당하게 될 것입니다.

효율적이고 안정적이며 사용자 정의가 가능한 침지 변압기 솔루션을 찾고 있다면 JUCEG Electrical이 신뢰할 수 있는 파트너가 될 것입니다. 우리는 전문 R&D 팀과 완벽한 애프터 서비스 시스템을 갖추고 있어 실제 적용 시나리오를 기반으로 맞춤형 제품과 전문 기술 지원을 제공할 수 있습니다.

특징

1. 코일은 낮은 축 단락력 구조를 채택합니다. 변압기가 단락되면 축방향 단락력을 크게 줄이고 단락에 견딜 수 있는 능력을 크게 향상시킬 수 있습니다.

2. 커버 표면의 볼트와 너트는 모두 304 스테인레스 스틸로 제작되어 변압기의 녹 방지 능력을 향상시킵니다.

3. 각 밀봉 고무 링은 중국 최고의 고무 재료를 채택하여 밀봉 고무 링의 수명을 크게 연장합니다.

4. 변압기 본체는 코일의 상부와 하부의 안정적인 압축을 보장하기 위해 높은 신뢰성의 지지 구조를 채택합니다. 전체 몸체 구조는 단락에 견딜 수 있는 능력을 향상시킵니다.

5. 이는 변압기의 무부하 손실을 줄일 뿐만 아니라 변압기가 전압 하에서 작동할 때 코어 자속이 포화되지 않도록 보장하여 변압기의 3차 고조파가 작도록 합니다.

차트 1: 무부하 손실과 부하 손실 비교(1000kVA/10kV 모델)

데이터 출처: 국가 전력 산업 에너지 절약 변압기 기술 표준

1. 매우 낮은 에너지 손실:

차트 1에서 볼 수 있듯이 S13 시리즈는 무부하 손실을 S9 모델 대비 약 53%, S11 모델 대비 26% 감소시켰으며, 부하 손실 역시 S11 모델 대비 6% 이상 감소시켰다. 초저손실 설계는 장기적인 전력 소비를 직접적으로 줄여 사용자의 전기 비용을 낮추고 전력 시스템의 탄소 배출을 줄입니다.

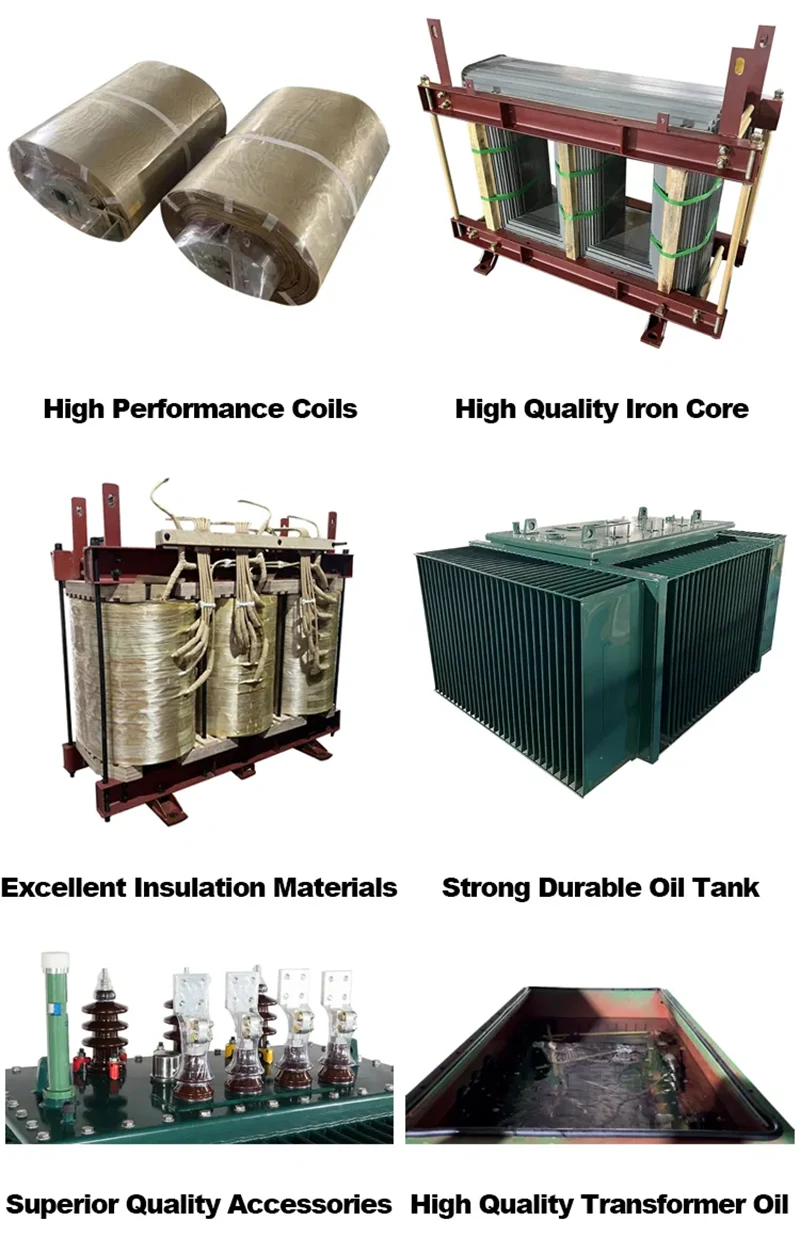

2. 고품질 실리콘 강철 코어:

S11 S13 1000kVA 유입형 변압기는 투자율이 높고 철손이 낮은 냉간압연 방향성 규소강판을 심재로 사용합니다. 코어는 고급 스텝 랩 스태킹 기술로 처리되어 자기 누출 및 코어 진동을 최소화하고 무부하 손실 및 작동 소음을 더욱 줄입니다(작동 소음은 국가 표준인 65dB보다 훨씬 낮은 50dB 이내로 제어됩니다).

3. 최적화된 단열 및 냉각 시스템:

변압기는 밀봉된 골판지 오일 탱크 구조와 일치하는 우수한 열 안정성과 절연 성능을 갖춘 고급 미네랄 절연유를 사용합니다. 골판지 탱크는 절연유의 온도 변화에 따라 자동으로 팽창 및 수축할 수 있어 유지보수가 필요 없는 밀봉 작동을 실현합니다(밀봉 시스템의 수명은 20년 이상). 최적화된 오일 회로 설계로 방열을 가속화하여 고온 환경에서 장시간 최대 부하에서도 안정적인 작동을 보장합니다.

4. 강력한 구조적 견고성:

탱크와 프레임은 부식 방지 코팅(에폭시 아연 함유 프라이머 + 폴리에스테르 마감)이 적용된 고품질 냉간 압연 강판으로 제작되어 녹, 습기 및 기계적 충격에 대한 저항성이 뛰어납니다. 해안가 다습한 지역, 산업 단지 먼지 지역, 북부 저온 지역(작동 온도 범위 -40℃ ~ 60℃) 등 혹독한 실외 작업 환경에 적응할 수 있습니다.

5. 지능형 모니터링 호환성:

S11 S13 1000kVA 오일 유입 변압기는 지능형 모니터링 장치(예: 오일 온도 센서, 권선 온도 센서 및 부분 방전 모니터)용 설치 인터페이스로 예약되어 있습니다. 전력망 지능형 관리 시스템에 연결하여 오일 온도, 권선 온도, 오일 레벨 및 작동 상태를 실시간으로 모니터링하고 비정상적인 상황에 대해 적시에 경보를 보내 작동 안전성과 지능을 향상시킬 수 있습니다.

주요 애플리케이션 시나리오

S11 S13 1000kVA 오일 침수형 변압기의 설계는 매우 다양하며 고효율, 안정성 및 환경 적응성을 갖추고 있어 다음을 포함한 다양한 배전 시나리오에 적합합니다.

1.산업단지 및 중공업 기업

철강, 화학 및 기계 제조 산업과 같이 전력 부하가 크고 장기간 연속 작동이 필요한 중공업 기업의 경우 S13 1000kVA 오일 유입 변압기는 이상적인 배전 장비입니다. 초저손실로 생산에너지 소비비용을 절감할 수 있으며, 견고한 구조로 산업현장의 복잡한 전력환경에 적응할 수 있습니다.

2. 도시 및 농촌 전력망

국가 에너지 절약형 전력망 전환 및 업그레이드를 위한 핵심 장비로서 도시 주거 공동체, 농촌 전력 공급소 및 시립 공공 시설에서 널리 사용됩니다. 저소음 설계는 주거 지역의 환경 요구 사항을 충족하며 에너지 절약 성능은 국가 "이중 탄소" 전략을 준수합니다.

3. 발전소 및 변전소

S11 S13 1000kVA 오일 유입 변압기는 화력 발전소, 수력 발전소 및 풍력 발전소의 배전 변압기로 사용되어 중저압 전력망의 전력 전송 요구 사항을 충족합니다. 높은 효율은 발전소의 전반적인 동력 전달 효율을 향상시킵니다. 고속철도, 고속도로 휴게소, 공항 물류 단지 등 전원 공급 신뢰성에 대한 요구 사항이 높은 대규모 인프라 프로젝트의 경우 S13 시리즈는 안정적이고 지속적인 전원 공급을 제공할 수 있으며, 밀폐형 구조로 현장 유지 관리 작업량도 줄여줍니다.
