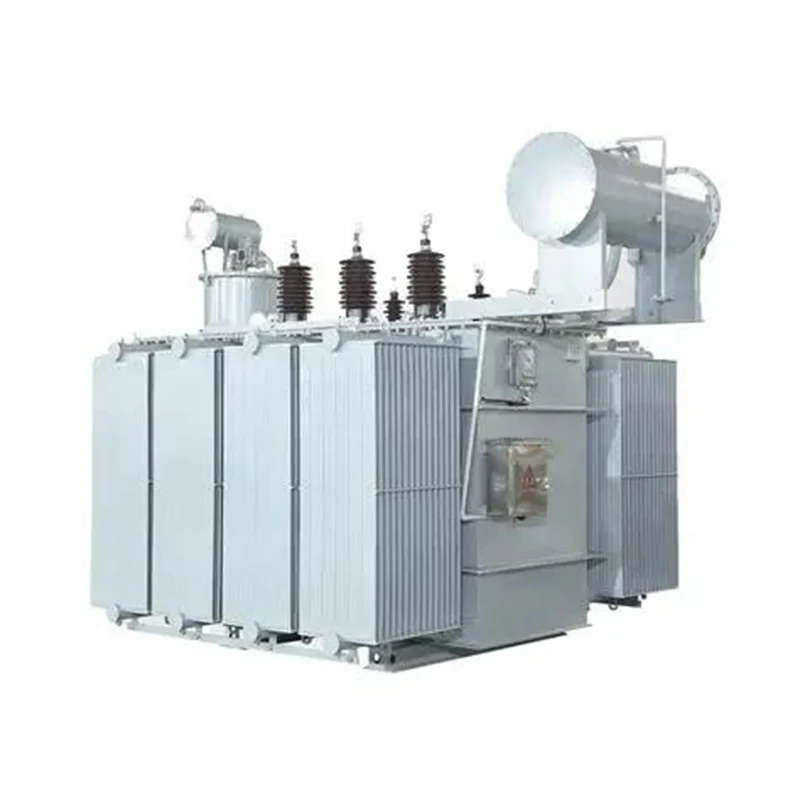

OLTC 오일 침수형 전력 변압기

전문적인 고품질 JUCEG OLTC 오일 몰입형 전력 변압기 제조업체로서 우리는 최고의 판매 후 서비스를 제공할 것입니다. OLTC를 사용하면 변압기가 부하 상태에서 탭 위치를 변경하여 출력 전압을 조정할 수 있습니다. 이는 전력망의 전압 변동이 심한 지역이나 부하 변경이 잦은 산업 현장과 같이 안정적인 전압 공급이 필요한 상황에서 특히 중요합니다. OLTC 오일 유입형 전력 변압기는 절연 매체로 변압기 오일을 사용합니다. 이는 절연 강도가 높고 권선 간, 권선과 접지된 철심/오일 탱크 간 전압을 효과적으로 분리하여 단락 방전을 방지할 수 있습니다. 변압기 오일은 절연 매체 역할을 할 뿐만 아니라 열 방출 역할도 합니다. 변압기 작동 시 발생하는 열을 흡수하여 대류를 통해 오일 탱크 벽에 전달한 후 오일 탱크 벽을 통해 공기 중으로 방산시켜 변압기의 온도가 허용 범위 내에서 유지되도록 합니다. 철심은 일반적으로 와전류 손실과 자기 히스테리시스 손실을 줄이기 위해 함께 쌓인 실리콘 강판으로 만들어집니다. 권선은 구리 또는 알루미늄 와이어를 감아서 만들어지며 고전압 권선과 저전압 권선으로 구분되며 전자기 유도를 통해 입력 전기 에너지를 다양한 전압 레벨의 출력 전기 에너지로 변환합니다.

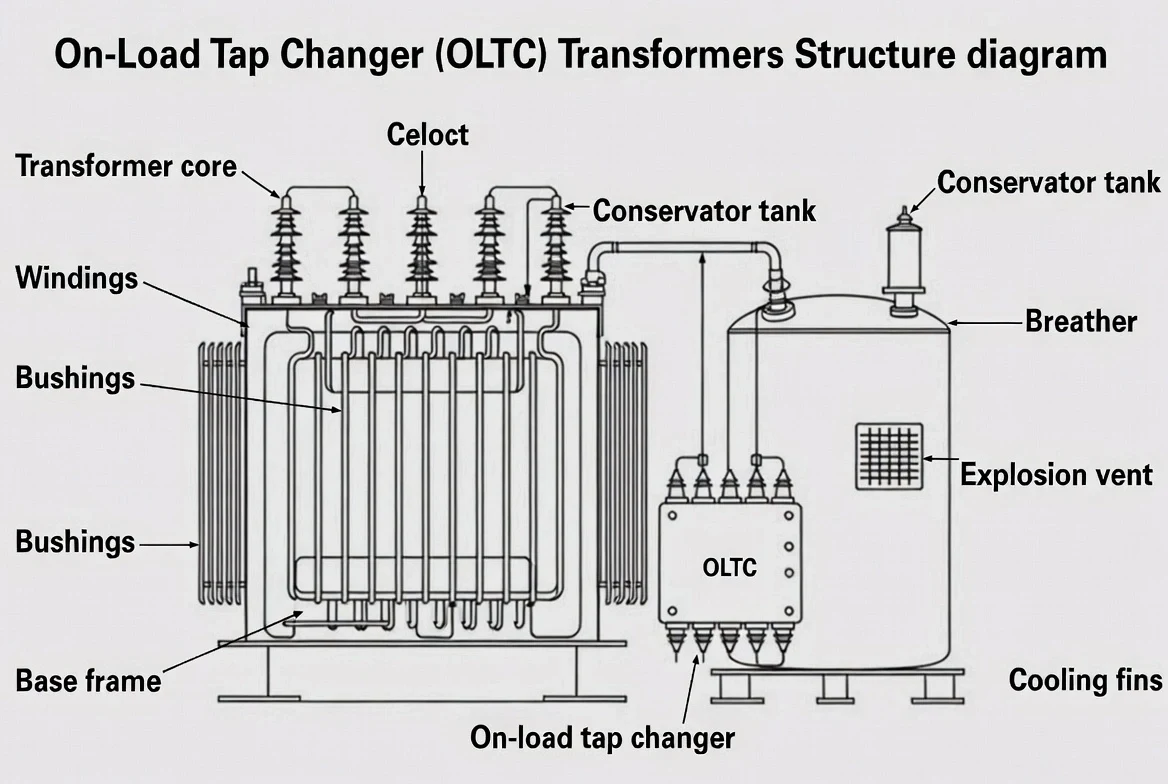

OLTC 변환기가 실제로 작동하는 방식

작동 원리

OLTC는 변압기 권선의 여러 지점에 연결된 태핑 간을 전환하여 작동합니다.

탭을 변경할 때마다:

1. 부하 전류는 천이 저항기 또는 리액터를 통해 일시적으로 전달됩니다.

2. 아킹은 절연된 스위칭 챔버 내에서 제어됩니다.

3. 공급을 중단하지 않고 출력 전압이 조정됩니다.

이 제어된 프로세스는 부하 변동이 심한 경우에도 안정적인 전압 조정을 보장합니다.

일반적인 전압 제어 범위

대부분의 OLTC 변압기는 다음을 제공합니다.

· ±10% 전압 조정

· 1.25% 또는 1.5%의 단계 크기

· 변압기 설계에 따라 탭 위치 17~33개

OLTC 오일 몰입형 전력 변압기'이러한 매개변수는 네트워크 계획 연구와 송배전선에 따른 예상 전압 강하를 기반으로 선택됩니다.

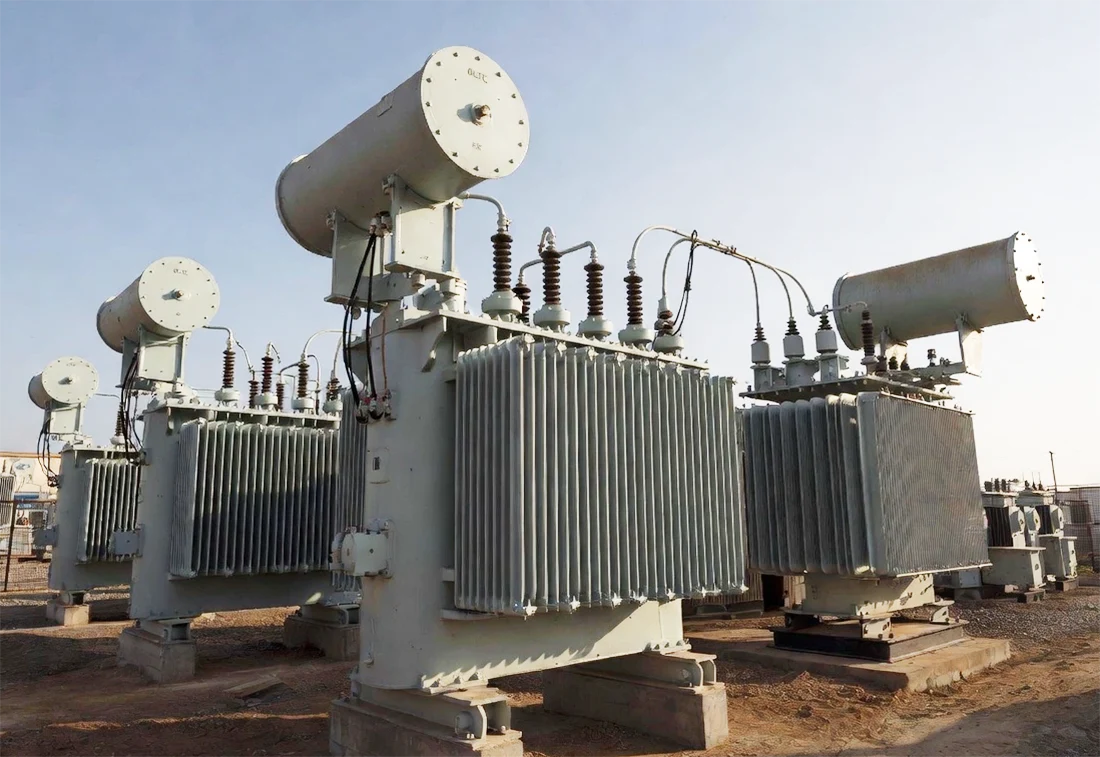

고전압 및 전력 네트워크의 OLTC

OLTC 변압기는 다음 분야에 널리 배포됩니다.

· 송전변전소(110kV~765kV)

· 발전센터와 부하센터의 연결점

· 수요가 변동하는 산업 플랜트

· 신재생에너지용 그리드 타이 변압기

이러한 전기 시스템에서 OLTC 오일 유입형 전력 변압기는 전압을 안정화하고 기술 손실을 줄이며 유틸리티 전압 제한 준수를 보장합니다.

적용 시나리오

전송 및 배전 네트워크에서 OLTC 유침형 전력 변압기는 전압을 조절하고 전기 에너지의 품질을 보장하는 데 사용됩니다. 특히 장거리 송전이나 전력망의 전압 변동이 심한 지역에서는 전압 조절 기능이 특히 중요합니다. 철강, 화학, 제지 산업 등 안정적인 전압 공급이 필요한 산업 제조 현장에 적합합니다. 이러한 산업 분야의 장비는 전압 안정성에 대한 높은 요구 사항을 갖고 있으며 OLTC 유침형 전력 변압기는 이러한 요구 사항을 충족할 수 있습니다. 태양광, 풍력 등 신재생 에너지 시스템에서는 OLTC Oil Immersed Power Transformer를 사용하여 불안정한 전력 출력을 전력망과 동기화합니다. 불안정한 전력 출력을 관리하고 재생 에너지 시스템과 기존 전력 시스템의 상호 연결을 보장하는 데 도움이 될 수 있습니다.
