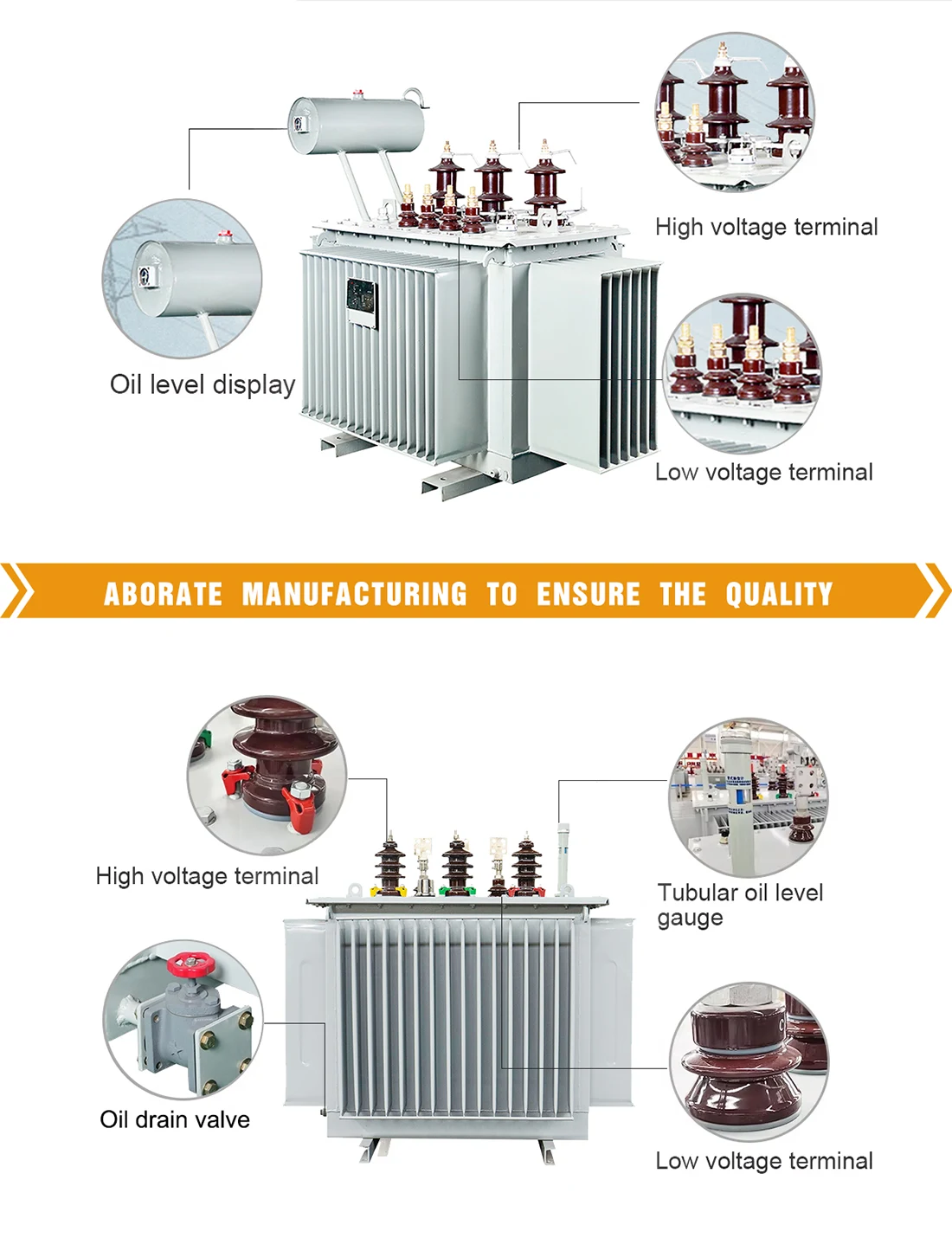

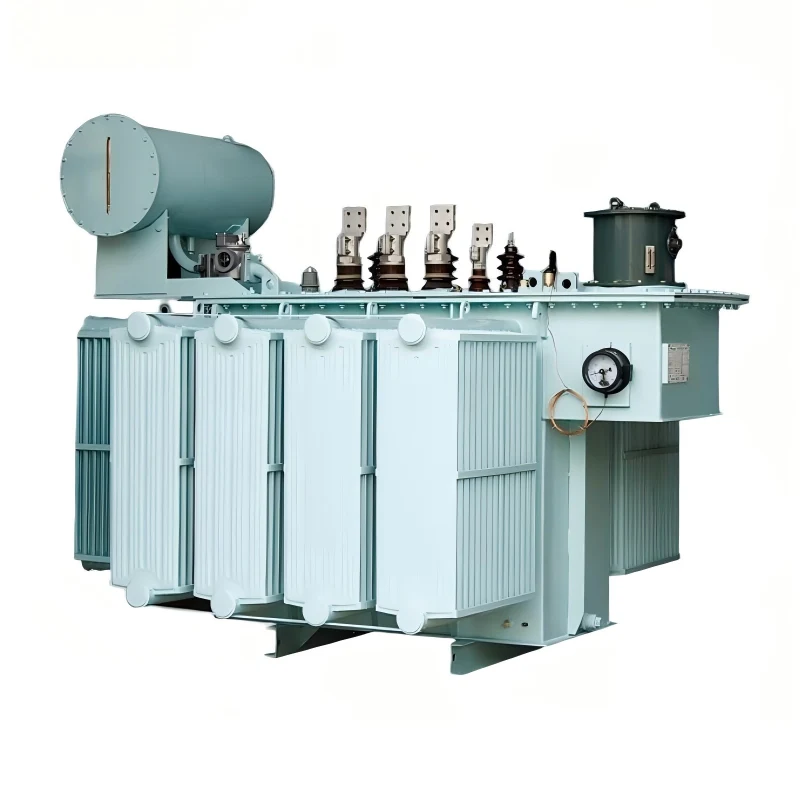

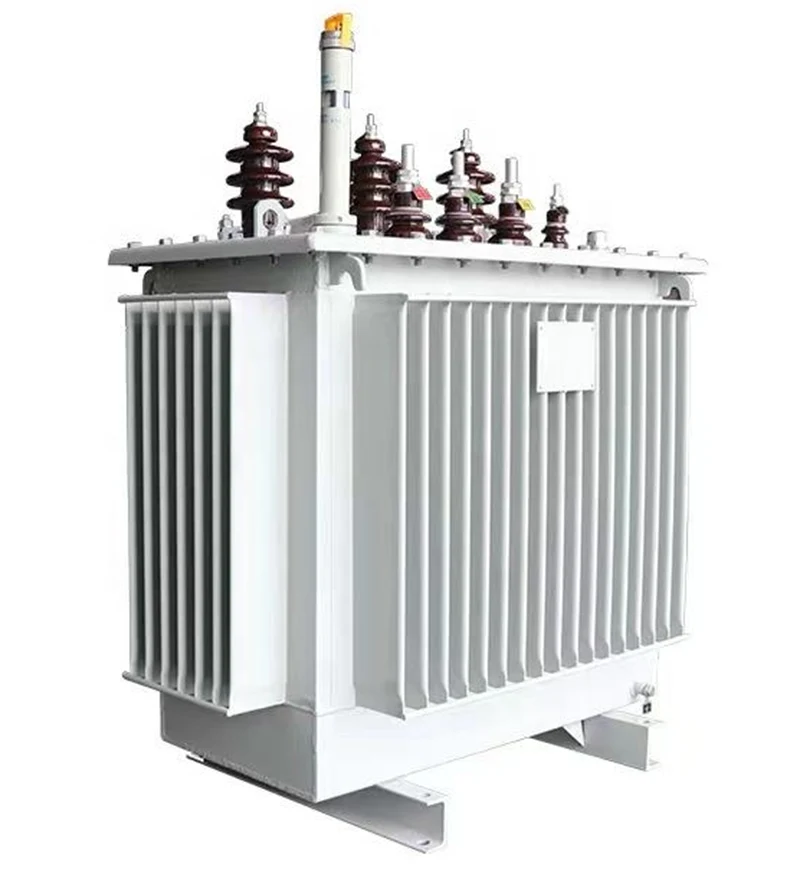

35kV 삼상 오일 침지 변압기

매개변수

세부정보/사양

정격 출력

500kVA ~ 20,000kVA

입력 전압

33kV / 35kV

출력 전압

0.4kV / 0.69kV / 1kV

정격 주파수

50Hz/60Hz

용량

1000L ~ 12,000L

냉각방식

ONAN(천연 오일 냉각)/ONAF(오일 공랭)

임피던스 전압

4% ~ 6%

부하 손실

< 2W / kVA

단락 손실

2% 이하

주변 온도

-5°C~40°C(고온 버전은 고온 내성 설계 지원)

무게

2000kg ~ 25,000kg

외부 치수

전력 모델에 따라 맞춤 제작: 2.0m x 3.5m x 6.0m

절연 수준

F등급(155°C)/H등급(180°C)

내진성

복잡한 지질 환경에 적합한 8등급 내진 성능

소음 수준

≤ 65dB(저소음 설계, 도시 및 산업 지역에 적합)

에너지 절약 성능

국제 에너지 효율 기준을 충족하고 에너지 소비를 줄이는 효율적인 설계

장기적 안정성

고품질 부품으로 안정적인 작동과 낮은 고장률 보장

인증기준

ISO 인증 규격

정격

용량
kVA

전압 조합 및 탭 범위

벡터

그룹

부하 손실

kW

부하 손실

kW (75C)

무부하

현재의 %

단락

임피던스 %

고전압
kV

고전압

태핑 범위

저전압

kV

30

6

6.3

10

10.5

±5

±2×2.5%

0.4

Dyn11

Yyn0

0.1

0.63

1.50

4.0

50

0.13

0.91

1.30

63

0.15

1.09

1.20

80

0.18

1.31

1.20

100

0.20

1.58

1.10

125

0.24

1.89

1.10

160

0.28

2.31

1.00

200

0.34

2.73

1.00

250

0.40

3.20

0.90

315

0.48

3.83

0.90

400

0.57

4.52

0.80

500

0.68

5.41

0.80

630

0.81

6.20

0.60

4.5

800

0.98

7.50

0.60

1000

1.15

10.30

0.60

1250

1.36

12.00

0.50

1600

1.64

14.50

0.50

2000

1.94

18.30

0.40

5.0

2500

2.29

21.20

0.40

3150

2.81

26.66

0.40

측면

33kV 배전 변압기

35kV 배전 변압기

공칭 전압

33kV(많은 IEC 기반 시스템에서 공통)

35kV(종종 IEC 표준에서 가장 높은 장비 전압 Um)

장비의 최고 전압(Um)

최대36kV

36~40.5kV(영업이익률 제공)

일반적인 사용

1차 또는 2차 배전에 사용됩니다(예: 132/66kV를 33kV로 강압하거나 33kV를 11/0.4kV로 강압).

35kV 공칭 전압의 네트워크에서 유사한 사용(중국 및 아시아 일부 지역에서 일반적)

일반적인 등급

500kVA–20MVA+, 유침형 또는 건식

거의 동일한 등급 및 유형

단열재 및 BIL

번개 전류는 약 170-200kV를 견딜 수 있습니다.

약간 높아 35kV 등급과 일치

표준

IEC60076, IEEE/ANSI; 인도, 영국, 중동, 아프리카에서 흔히 볼 수 있는

IEC60076(Um=36kV급); 중국 및 일부 아시아 지역에서 사용

응용

도시/농촌 변전소, 산업플랜트, 상업단지, 신재생 승압/강압

35kV로 표준화된 그리드에 대해 동일한 애플리케이션

물리적 크기 및 비용

35kV 장치와 매우 유사

더 높은 단열 수준으로 인해 약간 더 크거나 더 비쌉니다.

효율성과 손실

하루 종일 효율성과 낮은 손실을 위해 최적화됨

동일한 효율성 초점
