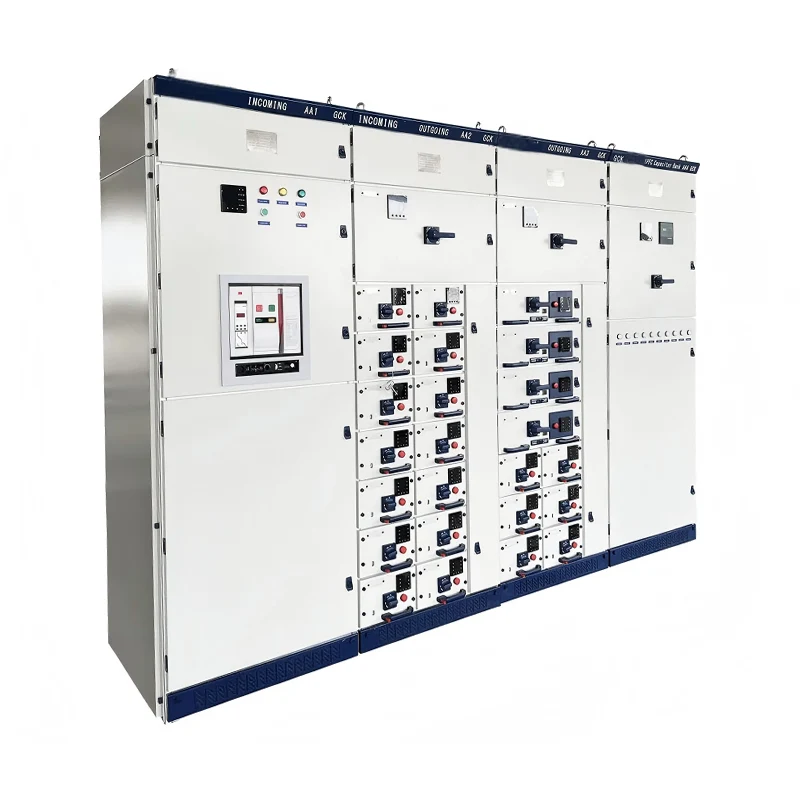

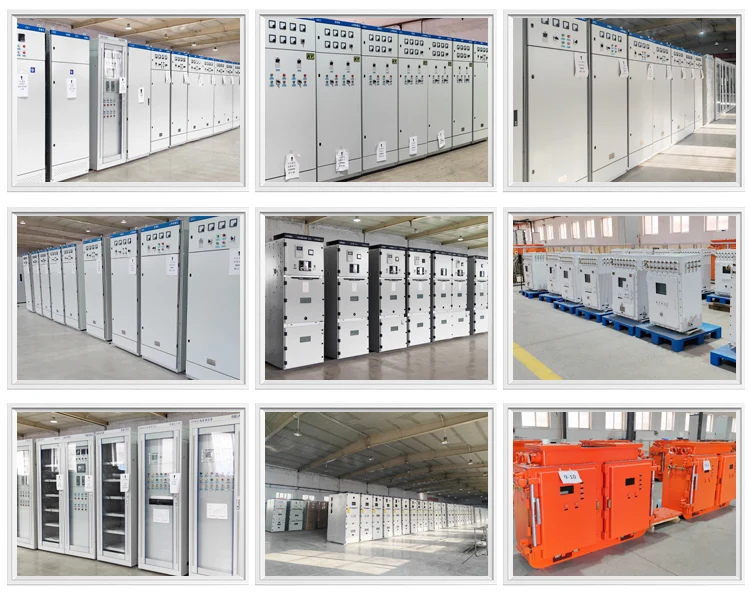

GCS 저전압 인출형 배전반

JUCEG는 GCS 저전압 인출형 배전반 공급 전문 제조업체 및 공급업체입니다. GCS 저전압 인출형 배전반은 전력 사용자에게 널리 채택되었으며 3상 AC 주파수 50(60)Hz, 정격 작동 전압 380V(400V, 660V) 및 정격 전류 4000A를 사용하는 발전 및 전원 공급 시스템의 배전, 전기 모터의 중앙 집중식 제어, 무효 전력 보상 등에 적합합니다. 또는 그 이하. GCS 저전압 인출형 개폐 장치는 대규모 발전소, 석유화학 시스템 및 자동화 수준이 높고 컴퓨터 인터페이스에 대한 요구 사항이 높은 기타 장소에서 널리 사용되었습니다. 주파수 50(60)Hz, 정격사용전압 380V(400V, 660V), 정격전류 4000A 이하의 3상 교류전원용 저전압 배전장치로서 배전, 모터의 중앙제어, 무효전력 보상 등의 발전공급시스템에 사용되어 중요한 역할을 한다.

기술 사양

정격 전압: 주 회로 AC 380V(400V, 660V), 보조 회로 AC 220V, 380V(400V), DC 110V, 220V.

정격 주파수: 50(60)Hz.

정격 절연 전압: 660V(1000V).

정격 전류: 수평 버스 ≤ 4000A, 수직 버스(MCC) 1000A.

버스의 정격 단기 내전류: 50kA, 80kA(1s).

버스의 정격 피크 내전류: 105kA, 176kA(0.1s).

전원 주파수 테스트 전압: 주 회로 2500V/1분, 보조 회로 1760V/1분(일부 자료에서는 2000V/1분 언급).

배전반 유형: 인출형 및 고정형

인출형 및 고정형 개폐 장치는 전력 시스템의 다양한 상황에 적용할 수 있는 독특한 특성을 가지고 있습니다. GCS 저전압 인출형 개폐 장치는 가변 요소와 손쉬운 도달이 매우 중요한 응용 분야를 위해 만들어졌습니다. 이러한 시스템을 사용하면 전체 시스템에 영향을 주지 않는 특정 구성 요소를 한 번만 꺼낼 수 있으므로 유지 관리 및 업그레이드 프로세스가 단순화됩니다. 이러한 유형의 스위치기어는 가동 중지 시간을 최대한 방지해야 하기 때문에 복잡한 전력 시스템에 적합합니다. 반면에 고정 스위치 기어는 지속적으로 내구성이 뛰어나고 저렴합니다. 그러나 자산의 유지보수가 드물고 장비 교체 수요가 낮은 지역을 대상으로 합니다. 이는 상대적으로 더 제한된 솔루션을 제공하며 이는 특정 제한된 설치에 필수입니다.

상위 3개 검색 결과를 검토할 때 이러한 유형의 스위치기어를 구별하는 몇 가지 핵심 기술 매개변수에 초점을 맞춘 검색 경향이 나타났습니다.

· 접근성: 회수 가능한 장치와 관련된 주요 관심사는 쉽게 접근할 수 있어 구성 요소의 쉽고 빠른 유지 관리, 수리 및 교체가 가능하다는 것입니다. 이는 가동 시간 요구 사항이 높은 시스템의 경우입니다.

· 비용: 그러나 고정식 스위치기어는 간단한 구조와 낮은 유지 관리 요구 사항으로 인해 가격이 저렴하기 때문에 특히 비용 고려 사항에서 선호됩니다.

· 크기: 고정 개폐 장치의 컴팩트한 특성은 공간 배치와 관련된 상황에서도 주요 이점으로 나타납니다.

GCS 인출형 배전반은 어떻게 기능합니까?

1.전체적인 기능과 구성:

GCS 저전압 인출형 개폐 장치는 정격 작동 전압이 380V(400V 및 660V로 확장 가능), 정격 전류가 최대 4000A(개선된 버전은 6300A에 도달 가능)인 3상 AC 배전 장치입니다. 핵심 기능에는 전력 분배, 전기 모터의 중앙 제어 및 무효 전력 보상이 포함됩니다. 발전소, 석유화학 산업, 야금, 섬유, 고층 건물 및 기타 산업의 배전 시스템에 널리 사용됩니다.

2. 모듈형 서랍 디자인:

스위치 캐비닛은 서랍형 구조를 채택합니다. 각 서랍은 높이 모듈이 160mm인 독립적인 기능 장치입니다. GCS 저전압 인출형 배전반은 1/2유닛, 1유닛, 1.5유닛, 2유닛, 3유닛의 5가지 크기 시리즈로 구분됩니다. 서랍의 높이를 조절할 수 있고 너비와 깊이는 고정되어 동일한 기능 유닛의 호환성을 보장합니다. 서랍 패널에는 "열림", "닫기", "테스트", "인출"과 같은 위치 표시기가 장착되어 있으며, 우발적인 작동을 방지하기 위한 기계적 인터록 장치도 함께 제공됩니다. 슬라이딩 슬롯과 슬라이딩 블록 구조를 통해 서랍이 앞으로 밀려나가며, 스프링 제한 잠금 장치로 안정성을 높이고 부품 과열이나 서랍 이탈을 방지합니다.

3. 기능실 격리 및 모선 배치:

캐비닛은 기능 유닛실, 버스바실, 케이블실로 구분됩니다. 각 객실은 결함 확산을 방지하기 위해 엄격하게 격리되어 있습니다. 기능적인 유닛룸은 서랍 유닛을 수용하고, 부스바룸은 수평형 부스바를 배치하며, 케이블룸은 케이블의 상하 출입을 구현합니다. 수평 버스바는 캐비닛 후면에 수평 위치로 배치되어 전기력에 대한 저항력을 강화하고 주 회로의 단락 강도를 높일 수 있습니다(동적 안정 전류는 76kA에 도달 가능). 수직 버스바의 정격 전류는 1000A(MCC 캐비닛용)로 대용량 배전 요구 사항을 충족합니다.

4. 전기 연결 및 어댑터 디자인:

플러그인 및 어댑터: 서랍의 들어오고 나가는 라인은 안정적인 접촉을 보장하기 위해 현재 크기에 따라 플러그인 구성 요소의 스트립 구조의 다른 수를 사용합니다. 1/2유닛 서랍은 백플레이트형 ZJ-2형 어댑터를 통해 케이블 수납공간에 연결됩니다. 유닛 서랍은 ZJ-1형 어댑터의 로드형 또는 튜브형 구조를 채택하여 온도 상승을 줄이고 신뢰성을 높였습니다. GCS 저압 인출형 배전반의 케이블 구획 설계는 상부 및 하부 유입 및 유출 라인을 모두 지원합니다. 영상 변류기는 설치 및 유지 관리가 용이하도록 구획에 배치됩니다. 다양한 케이블 수량 요구 사항을 충족하기 위해 수납 공간의 너비를 240mm 또는 440mm로 선택할 수 있습니다.
