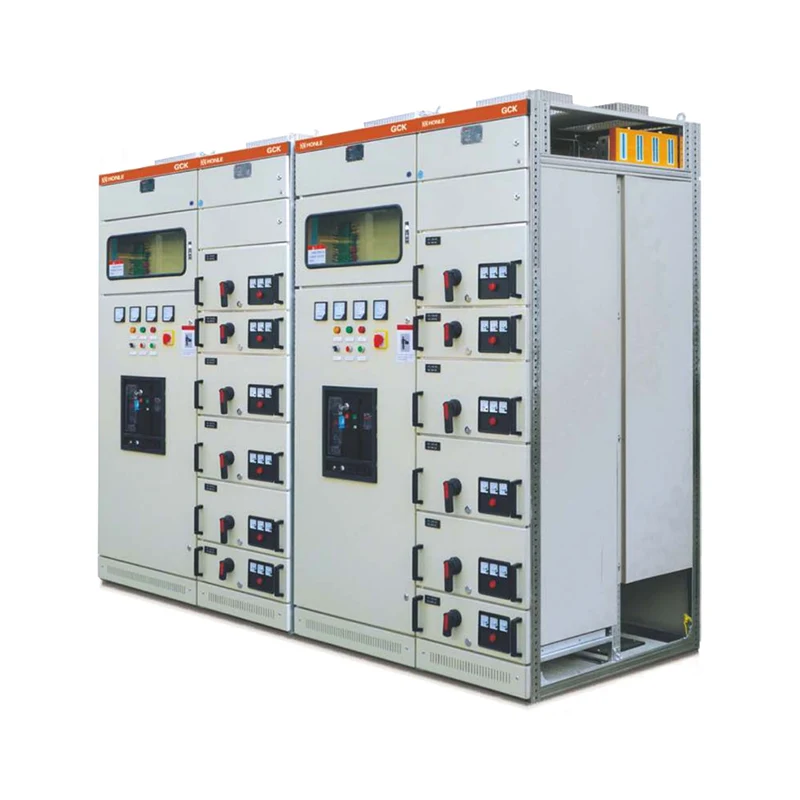

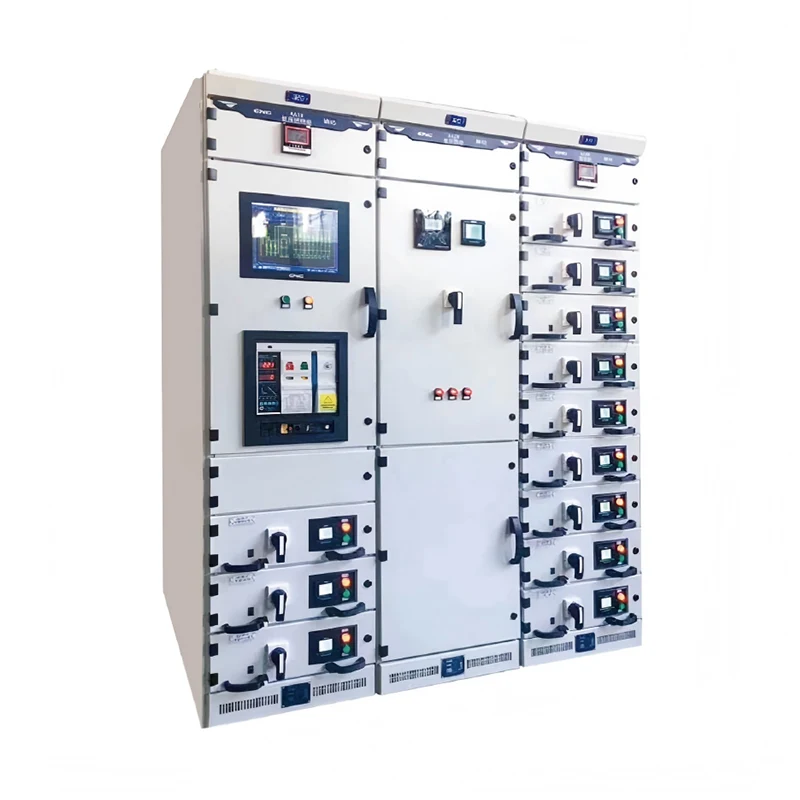

우리 공장에서 JUCEG GCK 저전압 인출형 배전반을 구입하면 안심할 수 있습니다. 결합된 조립 구조가 채택되고 캐비닛 프레임의 모든 구성 요소가 나사로 연결되어 용접 변형 및 응력을 피하고 정확성과 표준화 수준이 향상됩니다. 캐비닛은 부스바 챔버, 기능 유닛 챔버, 케이블 챔버의 세 가지 격리된 섹션으로 나누어져 있어 사고 확산을 효과적으로 방지하고 실시간 유지 관리를 용이하게 할 수 있습니다. 보호 수준은 IP30/IP40에 도달할 수 있습니다. 서랍 유닛에는 기계적 인터록 시스템이 장착되어 실시간 유지 관리를 지원합니다. GCK 저전압 인출형 배전반의 주회로 플러그는 난연성 엔지니어링 플라스틱 하우징을 채택하여 밀봉되었으며, 서랍을 빼면 밸브 구조가 자동으로 닫혀 작동 안전을 보장합니다. 기능부(서랍)의 출출입은 레버 조작으로 되어 있어 조작이 편리하고 신뢰성이 높습니다. 서랍 유닛과 도어는 메인 스위치의 작동 메커니즘에 의해 기계적으로 연동됩니다. 메인 스위치가 닫힘 위치에 있으면 도어가 열리지 않아 전기 장비의 안전한 유지 관리가 용이합니다. 구성 요소는 강력한 다양성, 우수한 적용성 및 높은 표준화 수준을 갖추고 있습니다. 서랍유닛의 높이가 모듈화되어 필요에 따라 쉽게 결합하고 확장할 수 있습니다.
정격 전압: AC 380V, 660V
정격 전류: 수평 버스바 최대 4000A, 수직 버스바 최대 1600A
정격 단기 내전류: RMS 값 50kA, 80kA, 피크 값 105kA, 176kA
보호 등급: IP30, IP40
GCK 저전압 인출형 배전반 주변 대기 온도는 +40℃를 초과하지 않고, -5℃ 이상(일부 제품은 -25℃까지 낮을 수 있음)이며, 24시간 내 평균 온도는 +35℃를 초과하지 않습니다. 상대습도는 최고 온도인 +40℃에서 50%를 초과하지 않으며, 낮은 온도에서는 더 높은 상대습도를 가질 수 있습니다.
고도는 2000m를 초과하지 않습니다(일부 제품은 1000m 이하가 필요함). 오염 등급 3.
설치 전, GCK 저전압 인출형 배전반이 손상되지 않았는지, 습기가 있는지 확인해야 합니다. 또한, 포장명세서에 따라 운송 중 누락된 부품이나 파손된 부분이 있는지 확인하시기 바랍니다.
스위치 캐비닛은 깨끗하고 건조하며 통풍이 잘 되는 곳에 설치해야 합니다. 부식성 가스, 증기, 폭발성 먼지가 있는 장소에는 설치를 피하세요.
설치하는 동안 제품 설치 및 작동 설명서를 따라 올바른 설치 순서와 설치 품질이 표준을 충족하는지 확인하십시오.
스위치 캐비닛을 여러 부분으로 조립할 때 볼트를 사용하여 연결 구멍을 조여 캐비닛 간의 견고하고 안정적인 연결을 보장합니다.
작동하기 전에 스위치 캐비닛 내부의 전기 장비 및 배선이 도면 요구 사항을 준수하는지, 단자에 숫자가 표시되어 있는지, 배선이 단정하고 견고한지 확인하십시오.
작동 중에는 장비 손상이나 부상을 초래할 수 있는 우발적인 작동을 방지하기 위해 작동 절차를 엄격히 따르십시오.
안전한 작동을 위해 서랍 유닛의 인출 및 삽입은 메인 스위치가 열림 위치에 있을 때 수행되어야 합니다.
작동 메커니즘과 도어 사이에는 기계적 연동 장치가 있습니다. 메인 스위치가 열림 위치에 있을 때만 도어가 열리므로 전기 장비의 유지 관리 및 교체가 용이합니다.
GCK 저압 인출형 배전반을 정기적으로 청소하고 검사하여 장비 표면이 깨끗하고 먼지가 없는지, 전기 장비 접점의 상태가 양호한지 확인하십시오.
장비 작동의 안전을 보장하기 위해 기계적 인터록 및 전기 인터록의 신뢰성을 정기적으로 점검하십시오.
장비의 정상적인 보호 기능을 보장하기 위해 모든 미터와 릴레이가 올바르게 작동하는지 정기적으로 점검하고 테스트하십시오.
스위치 캐비닛의 접지 장치를 정기적으로 검사하고 테스트하여 접지 장치가 견고하고 신뢰할 수 있는지 확인하십시오.
