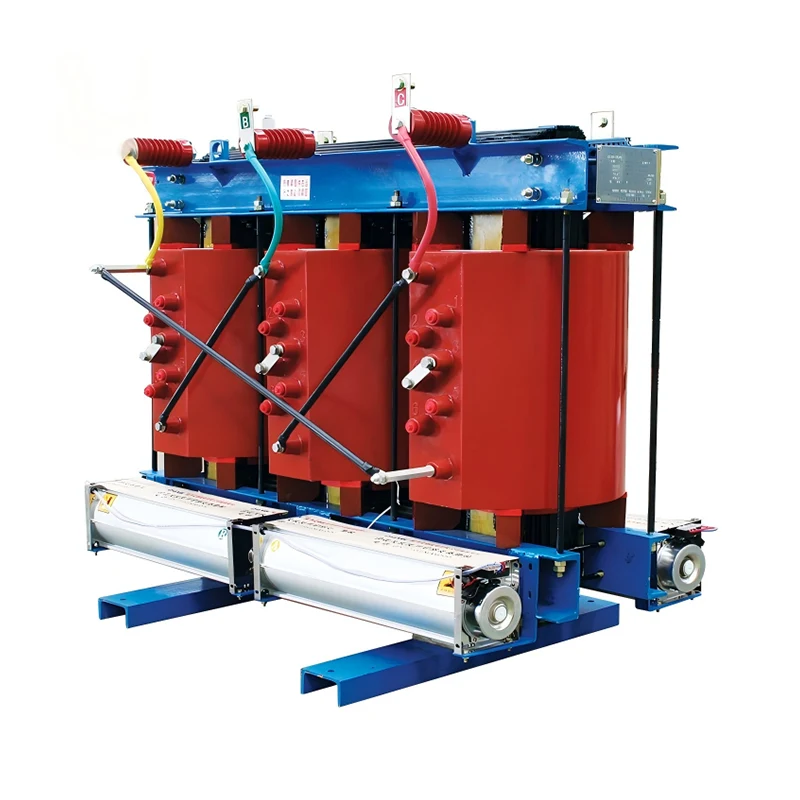

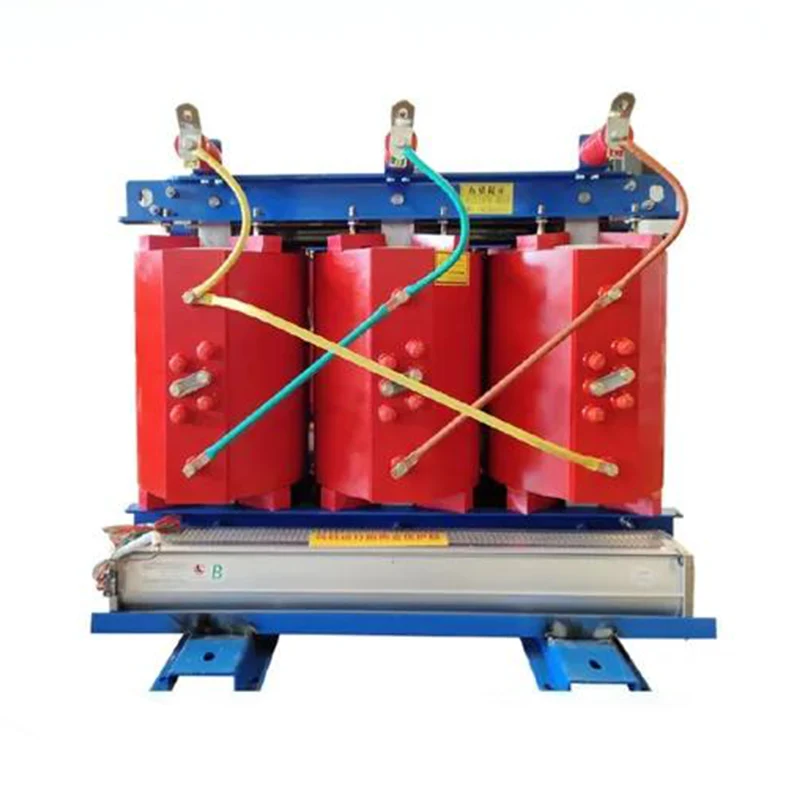

코어형 건식 전력 변압기

전문 제조업체로서 JUCEG Core Type Dry Type Power Transformer를 제공해 드리고자 합니다. 그리고 우리는 최고의 애프터 서비스와 적시 납품을 제공할 것입니다. 철심 기둥과 요크가 폐쇄 자기 회로를 형성하고 권선이 철심 기둥 주위에 슬리브되는 하트형 철심 구조가 채택되었습니다. 철심은 일반적으로 무부하 손실과 무부하 전류를 줄이기 위해 높은 자기 전도성, 고품질 방향성 방향성 냉간 압연 규소 강판을 적층하여 만들어집니다. 철심 표면을 특수수지로 코팅하여 습기와 녹을 방지하고 작동소음을 감소시켰습니다. 권선은 에폭시 수지 주조 또는 함침 절연체로 처리되어 고강도 유리 섬유 구조를 형성하며 전기적 성능과 기계적 강도가 우수합니다. 고전압 권선과 저압 권선 사이에 절연 튜브를 배치하여 전기 절연성을 높이고, 스페이서 블록과 지지판을 사용하여 코일을 구속하여 권선의 안정성과 신뢰성을 보장합니다. 코어형 건식 전력 변압기는 주로 열 방출을 위해 공기 대류 또는 강제 공기 냉각에 의존합니다. 자연공랭식(AN)을 사용하면 변압기는 정격 용량으로 장기간 연속 운전할 수 있습니다. 강제 공냉식(AF) 사용 시 팬 수를 늘려 방열 효율을 높이고, 변압기의 출력 용량을 50%까지 늘릴 수 있어 간헐적 과부하 운전이나 비상사고 과부하 운전에 적합하다.

건식 변압기의 유형:

1.주형수지 건식변압기(CRT):

에폭시 수지를 사용하여 권선을 캡슐화하여 습기, 먼지, 부식 및 기타 환경 요인으로부터 권선을 보호합니다.

비흡습성, 불연성, 유지보수가 필요 없어 습도가 높은 지역, 실내 설치, 화재 위험 지역에 적합합니다.

25kVA ~ 12,500kVA 등급으로 제공되며 절연 등급은 F(90°C 온도 상승)입니다.

2. 진공 압력 함침 변압기(VPI):

진공 및 압력 하에서 클래스 H 폴리에스테르 수지로 권선을 함침시켜 절연체의 공극이나 공극을 제거합니다.

기계적 강도, 유전 강도 및 열 안정성을 향상시킵니다.

견고한 구조, 습기에 강한 인클로저 및 낮은 열팽창 계수로 인해 옥외 설치, 지진 발생 및 온도 변동에 적합합니다.

기술 데이터

장점

우수한 전기 절연 성능: 코어형 건식 전력 변압기는 함침 후 권선 내부에 에폭시 수지를 완전히 침투시켜 절연재 사이의 틈을 채워 전반적인 절연 성능을 향상시킬 수 있습니다. 함침된 권선 절연층은 균일하고 조밀하여 국부 방전의 위험을 줄이고 변압기의 신뢰성을 향상시킵니다.

향상된 기계적 강도: 함침 후 에폭시 수지가 권선과 밀접하게 응고되어 일체형 구조를 형성하여 권선의 기계적 강도와 내진동성을 향상시킵니다. 함침 공정을 통해 단열재의 위치를 ​​고정하고 진동이나 온도 변화로 인해 단열재가 느슨해지거나 이동하는 것을 방지할 수 있습니다.

습기 및 곰팡이 방지: 함침 공정은 권선 표면에 조밀한 보호막을 형성하여 습기가 유입되는 것을 효과적으로 방지하고 단열재가 습기 및 곰팡이가 생기는 것을 방지합니다. 습기 및 곰팡이 방지 처리를 통해 변압기 절연재의 수명을 연장하고 절연 노화로 인한 고장을 줄입니다.

방열 성능 향상: 코어형 건식 전력 변압기의 함침 처리는 절연재 사이의 틈을 메우고 공기층을 줄이며 열 전도 효율을 향상시켜 권선의 열 방출을 돕습니다. 합리적인 환기 설계와 결합된 함침 건식 변압기는 우수한 방열 성능을 달성할 수도 있습니다.

비용 효율성: 주조 유형과 비교하여 함침 처리는 경우에 따라 에폭시 수지 재료를 덜 사용하여 재료 비용을 절감할 수 있습니다. 함침 처리는 다양한 모양과 크기의 권선에 적합하고 공정 유연성이 높으며 다양한 요구를 충족할 수 있습니다.
