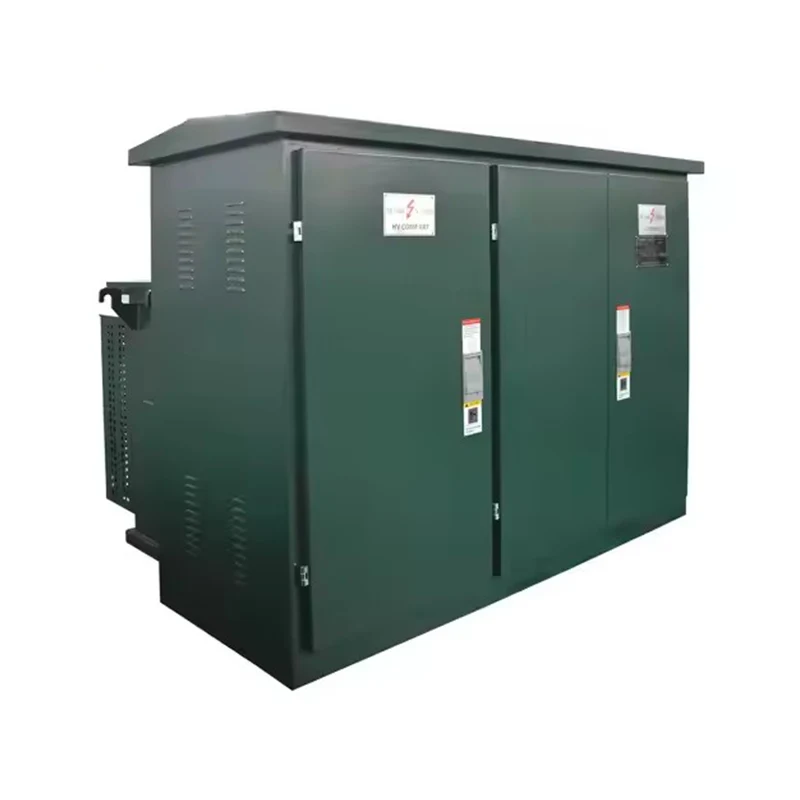

JUCEG는 중국의 1250kVA 유럽 박스형 변전소 전문 R&D 및 제조 공장으로서 대량 생산, 엄격한 ISO 품질 관리 및 OEM/ODM 서비스를 전문으로 합니다. 유럽 박스형 변전소는 중대형 사전 조립된 배전 장비입니다. 유럽식 박스형 변전소는 공장에서 준비된 강철 구조 박스 내에 고전압 개폐 장치, 변압기, 저전압 배전 장치 및 보조 장비를 통합합니다. 1250kVA 유럽식 박스형 변전소는 도시 전력망, 산업 단지, 상업용 건물 및 신에너지 프로젝트의 전력 분배에 적합합니다. 이 용량은 표준 사양이며 일반적으로 YBW/YBP 시리즈 제품에서 볼 수 있으며 10kV ~ 35kV 범위의 전압 레벨을 지원합니다.
유럽식 박스형 변전소는 밀봉된 금속 인클로저 내에 고전압 개폐 장치, 배전 변압기 및 저전압 배전 장치를 통합한 사전 조립된 배전 장비 세트입니다. 유럽에서 시작되어 전 세계적으로 널리 사용됩니다. 설계 컨셉은 모듈화, 소형화, 높은 보호 및 환경 적응성을 강조하며 도시 전력망 업그레이드, 새로운 에너지 통합 및 산업용 전원 공급 장치와 같은 시나리오에 적합합니다.
- 유럽식 박스형 변전소는 기존 변전소의 고전압실, 변압기실, 저압실을 하나 이상의 표준 컨테이너형 인클로저에 통합하여 신속한 배치와 유연한 재배치가 가능한 "턴키" 유형의 전력 장비입니다.

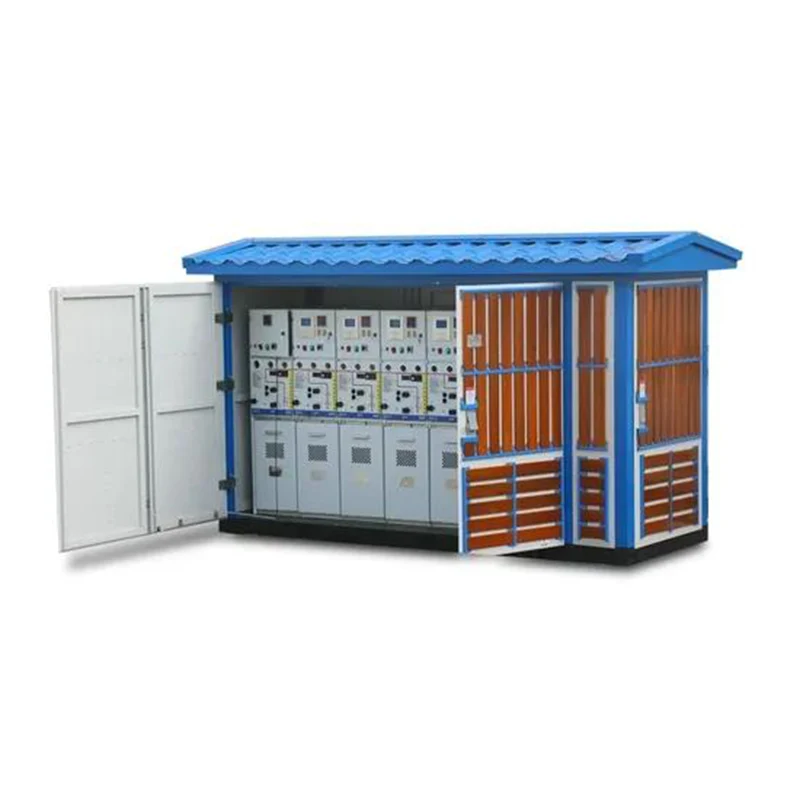

- 레이아웃은 "고전압 캐비닛 + 변압기 + 저전압 캐비닛"의 3부분 구성을 채택하고 각 기능실은 독립적으로 분리되어 서로 간섭하지 않습니다.
-컴팩트한 설계로 동일 용량 대비 기존 토목 변전소의 1/10~1/5에 불과한 면적으로 도시 공간이 제한된 지역에 적합합니다.
- 인클로저는 일반적으로 아연 도금 강판 또는 복합 재료로 만들어지며 보호 수준은 IP44 ~ IP54이며 폭풍우, 염수 안개 및 먼지와 같은 가혹한 환경을 견딜 수 있습니다.
-1250kVA 유럽식 박스형 변전소는 이중층 지붕 덮개, 단열재 및 강제 환기 시스템을 사용하여 -40°C ~ +40°C의 극한 온도에 적응하여 장비의 안정적인 작동을 보장합니다.
-최적화된 방열 공기 덕트 및 소음 감소 재료로 인해 작동 소음이 55dB 미만으로 주거 지역의 환경 보호 요구 사항을 충족합니다.

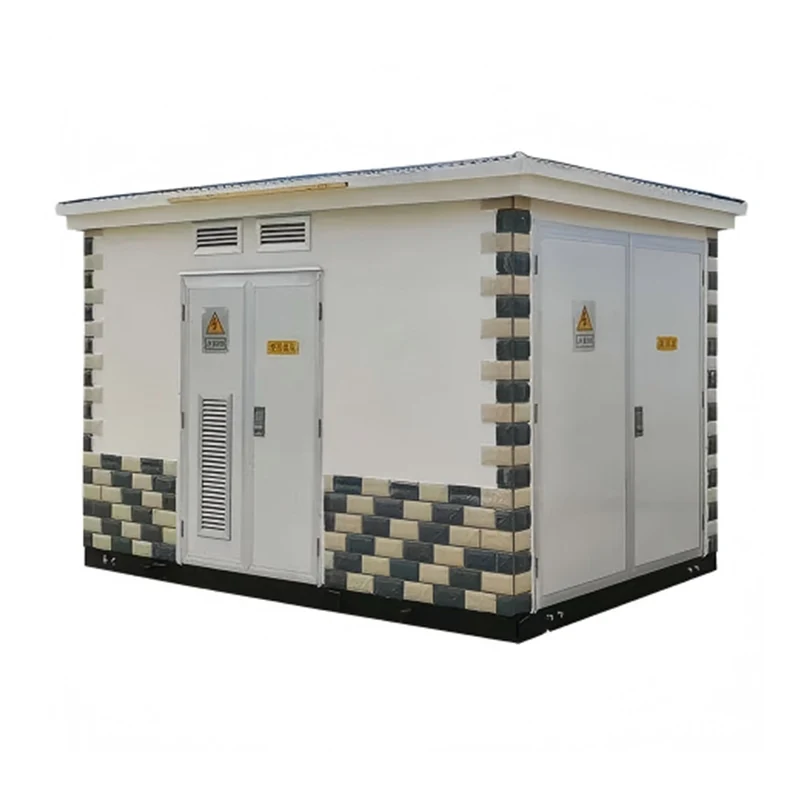

- 인클로저 재질은 알루미늄 합금판, 스테인레스 강판, 복합 판, 유리 섬유 강화 시멘트 판 등이 될 수 있습니다.

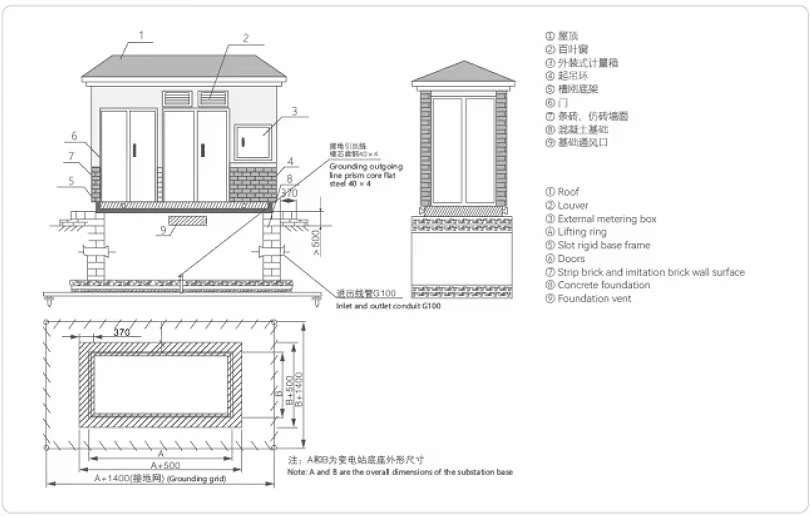

- 변전소의 기초는 아연 도금 채널 강철 또는 시멘트로 만들어져 내식성이 강하고 기계적 강도가 충분합니다.
- 지붕은 이중층 구조를 적용하여 단열, 방사선 차단, 환기 효과가 우수합니다.
- 변전소의 각 구획은 철판으로 분리되어 독립적인 작은 챔버를 형성합니다. 각 구획에는 조명 시설이 갖추어져 있습니다. 변압기실 상단에는 변압기실의 온도를 조절하는 자동 배기 장치가 장착되어 있습니다.

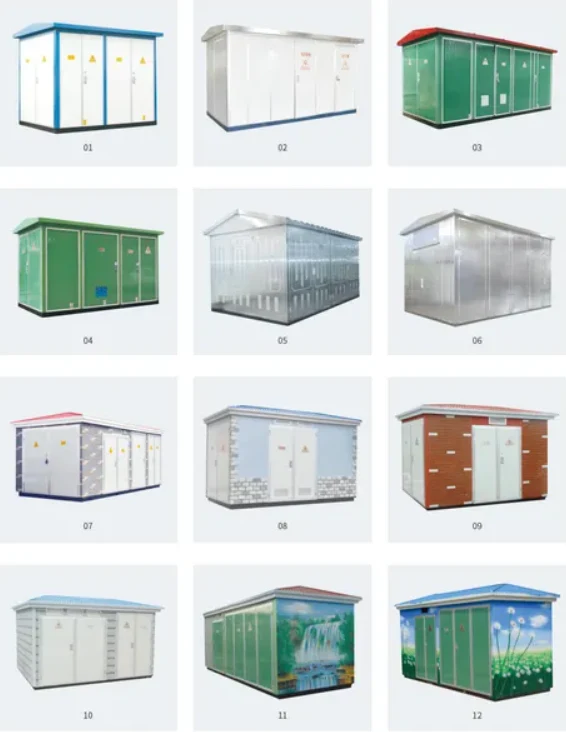

- 주변 환경에 맞게 변전소의 색상을 맞춤 제작할 수 있습니다.
- 변압기는 그에 따라 유침 변압기 또는 건식 변압기로 구성될 수 있습니다.
1. 높은 주변 온도: +40°C
2. 낮은 주변 온도: -25°C
3. 24시간 평균온도는 30℃를 초과하지 않아야 한다.
4. 고도: <1000m
5. 상대습도(RH) 기준: 일일 평균 RH는 95%를 넘지 않습니다. 월간 평균 AH는 90%를 넘지 않습니다.
6. 수평 가속도는 0.4m/s2 이하이고 수직 가속도는 0.2m/s3 이하입니다.
7. 설치장소 : 화재, 폭발위험, 화학적 부식성 가스가 없고 통풍이 잘 되는 곳에 설치하십시오.
8. 설치위치의 경사 : 5도 이하
1. GB1094.1-2-2013 전력 변압기
2. GB/T6451-2015 삼상 유침 변압기 기술 매개변수 및 요구 사항
3. GB1094.3-2017 전력 변압기
